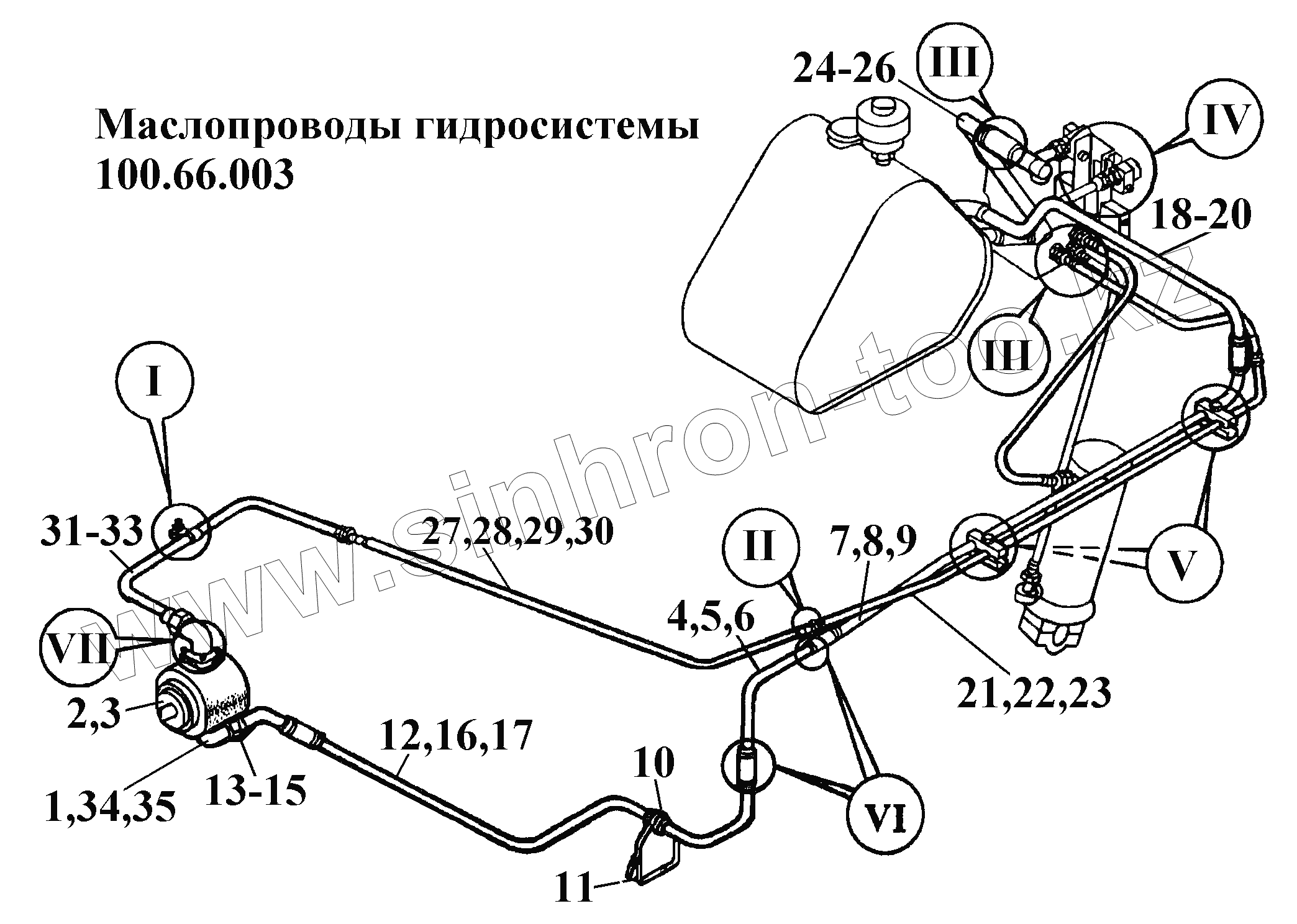

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Маслопроводы гидросистемы 100.66.003 (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
20
21
22
23
24
26
27
28
29
30
31
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 88.66.310 Угольник
2 НШ32.03.90.000-04 Насос шестеренный
3 НШ32.03.90.000-05 Насос шестеренный
4 100 66.153-10 Труба
5 100.66.153 Труба
6 100.66.153-20 Труба
7 100.66.152-10 Труба
8 100.66.152-20 Труба
9 100.66.152 Труба
10 77.66.115 Амортизатор
11 77.66.020 Хомутик в сборе
12 100.66.161 Труба
13 100.66.080 Труба заборная
14 100.66.080-10 Труба заборная
15 100.66.080-20 Труба заборная
16 100.66.161-10 Труба
17 100.66.161-20 Труба
18 100.66.162 Труба заборная
19 100 66.162-10 Труба заборная
20 100.66.162-20 Труба заборная
21 100.66.036 Труба нагнетательная
22 100.66.036-10 Труба нагнетательная
23 100.66.036-20 Труба нагнетательная
24 100.66.042 Труба сливная
25 100 66.042-10 Труба сливная
26 100.66.042-20 Труба сливная
27 Н036.85.740 Рукав высокого давления
28 Н036.85.740-01 Рукав высокого давления
29 Р5.02.000-07 РВД-ДУ16
30 Р10.02.000-07 РВД-ДУ16
31 88.66.016 Труба нагнетательная
32 88.66.016-10 Труба нагнетательная
33 88.66.016-20 Труба нагнетательная
34 88.66.31040 Угольник
35 88.66.310-20 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
