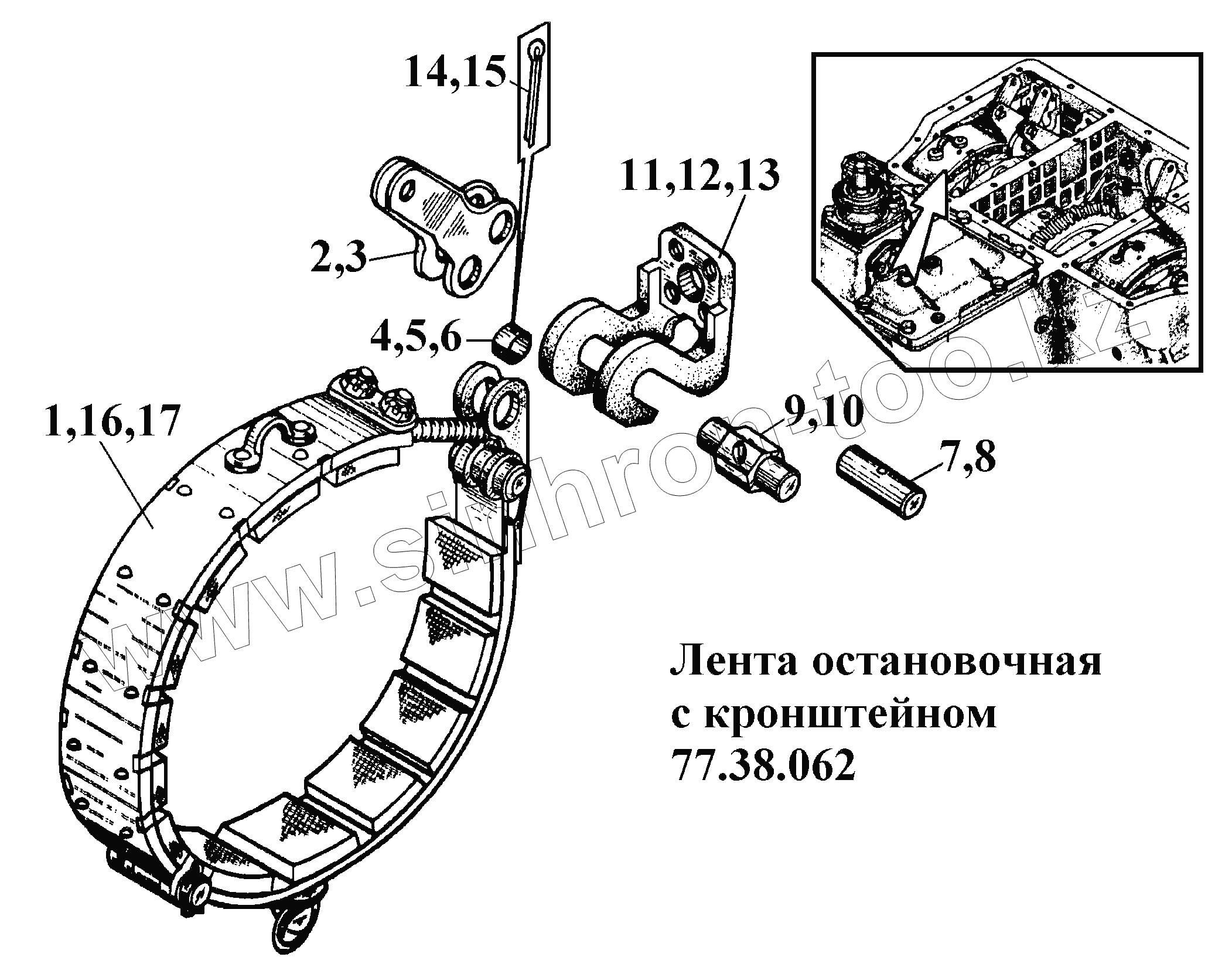

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Лента остановочная с кронштейном 77.38.062

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 77.38.040-1 Лента с пружинами
2 77.38.215 Рычаг двуплечий короткий
3 77.38.215-20 Рычаг двуплечий короткий
4 77.38-187 Втулка распорная
5 7.38.187-10 Втулка распорная
6 77.38.187-20 Втулка распорная
7 77.38.217 Палец кронштейна тормоза
8 77.38.217-20 Палец
9 77.38.181-1 Палец тормозной ленты
10 77.38.181-20 Палец
11 77.38.204Б Кронштейн
12 77.38.204Б-10 Кронштейн
13 77.38.204Б-20 Кронштейн
14 4x32.016 Шплинт
15 4x32.029 Шплинт
16 77.38.040-10 Лента остановочная
17 77.38.040-20 Лента остановочная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
