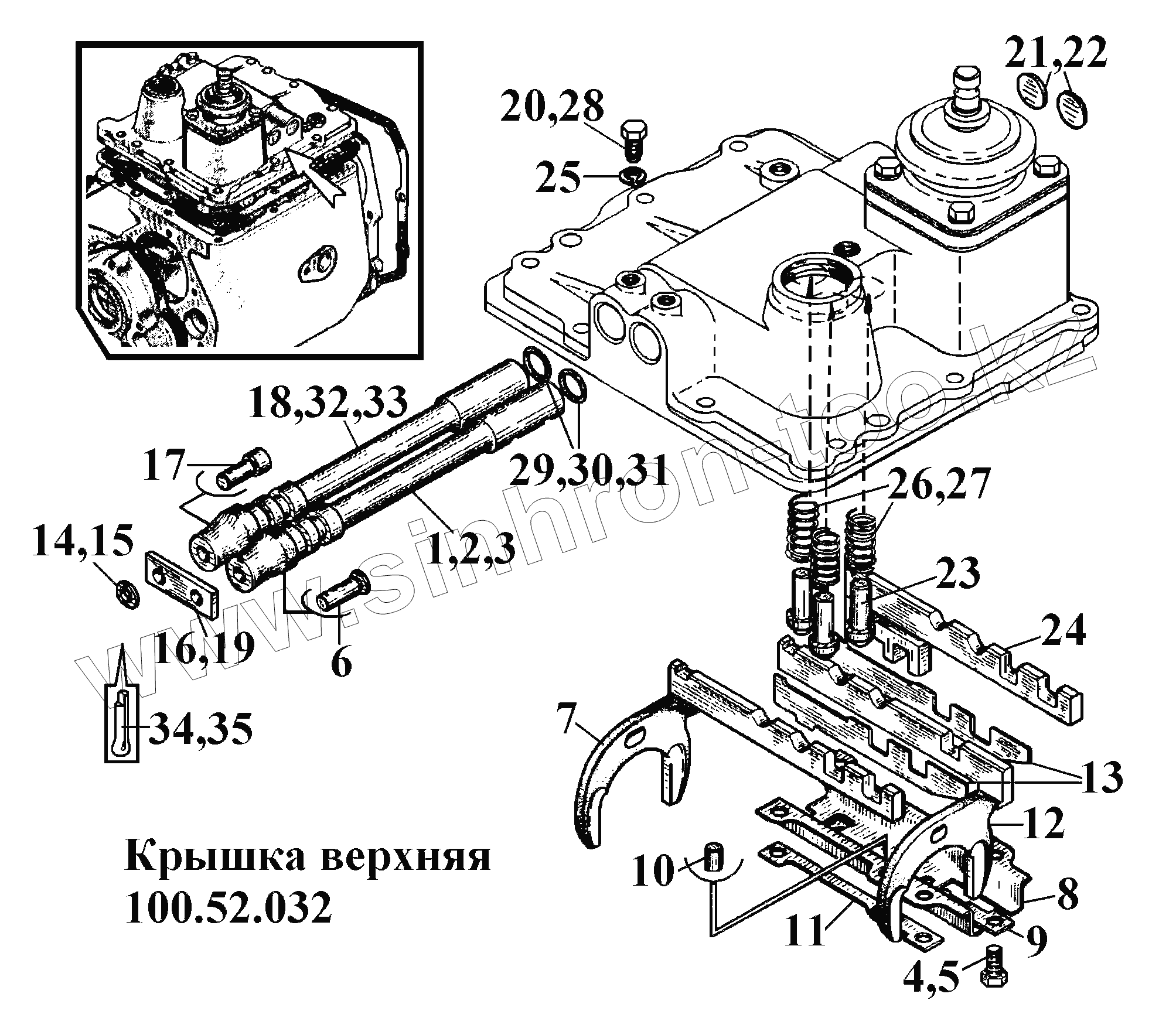

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крышка верхняя 100.52.032 (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 77.52.257 Валик передний
2 77.52.257-10 Валик передний
3 77.52.257-20 Валик передний
4 M10.6gx20.88.35.016 Болт
5 M10.6gx20.88.35.029 Болт
6 77.37.165 Палец валика блокировки переднего
7 77.52.034 Вилка ведомого вала
8 77.52.252А Обойма
9 77.52.222 Пластина замковая
10 77.52.276 Штифт
11 77.52.254 Пластина замковая
12 77.52.033А Вилка ведущего вала
13 77.52.253 Планка разделительная
14 С10.01.10кп.0215 Шайба
15 С10.01.10кп.013 Шайба
16 78.37.162 Серьга
17 77.37.166 Палец валика блокировки заднего
18 77.52.258 Валик задний
19 78.37.162-10 Серьга
20 77.37.218 Болт стопорный
21 28-08кп Заглушка ГОСТ 3111-67
22 28-08кпЦ9хр Заглушка
23 77.52.255 Фиксатор
24 77.52.035А Планка переключения
25 10.65Г.05 Шайба ГОСТ 6402-70
26 77.52.256 Пружина
27 77.52.256-20 Пружина
28 77.37.218-20 Болт стопорный
29 77.37.143А Кольцо уплотнительное
30 77.37.143А-10 Кольцо уплотнительное
31 77.37.143А-20 Кольцо уплотнительное
32 77.52.258-10 Валик задний
33 77.52.258-20 Валик задний
34 3,2x18.06 Шплинт
35 3,2x18.029 Шплинт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
