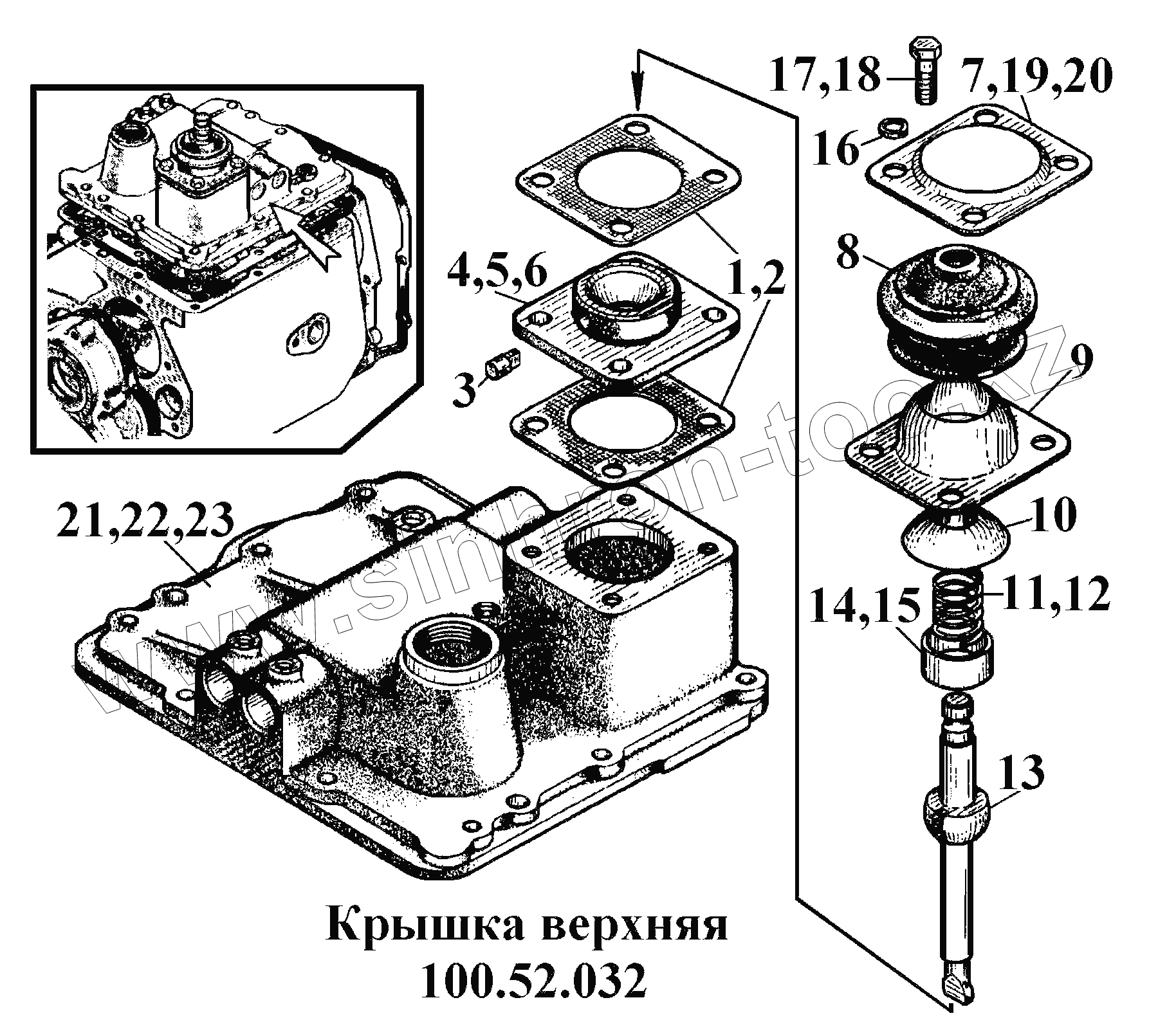

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Крышка верхняя 100.52.032 (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
77.37.121-20 77.37.121-20 Чехол
77.37.121-10 77.37.121-10 Чехол
1 77.37.114-20 Прокладка
2 77.37.114 Прокладка фланца
3 77.37.116-1 Штифт рычага
4 77.52.260-1 Фланец
5 77.52.260-1-10 Фланец
6 77.52.260-1-20 Фланец
7 77.37.122 Кольцо прижимное
8 77.37.121 Чехол
9 77.37.120 Колпак
10 77.37.118 Шайба сферическая
11 77.37.117 Пружина рычага
12 77.37.117-20 Пружина
13 100.52.214 Рычаг
14 79.37.243-01 Втулка
15 79.37.243 Втулка
16 10.65Г.05 Шайба ГОСТ 6402-70
17 M10.6gx35.88.35.016 Болт
18 М10.6gx35.88.35.029 Болт
19 77.37.122-10 Кольцо прижимное
20 77.37.122-20 Кольцо прижимное
21 78.52.203 Крышка верхняя
22 78.52.203 Крышка верхняя
23 78.52.203 Крышка верхняя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
