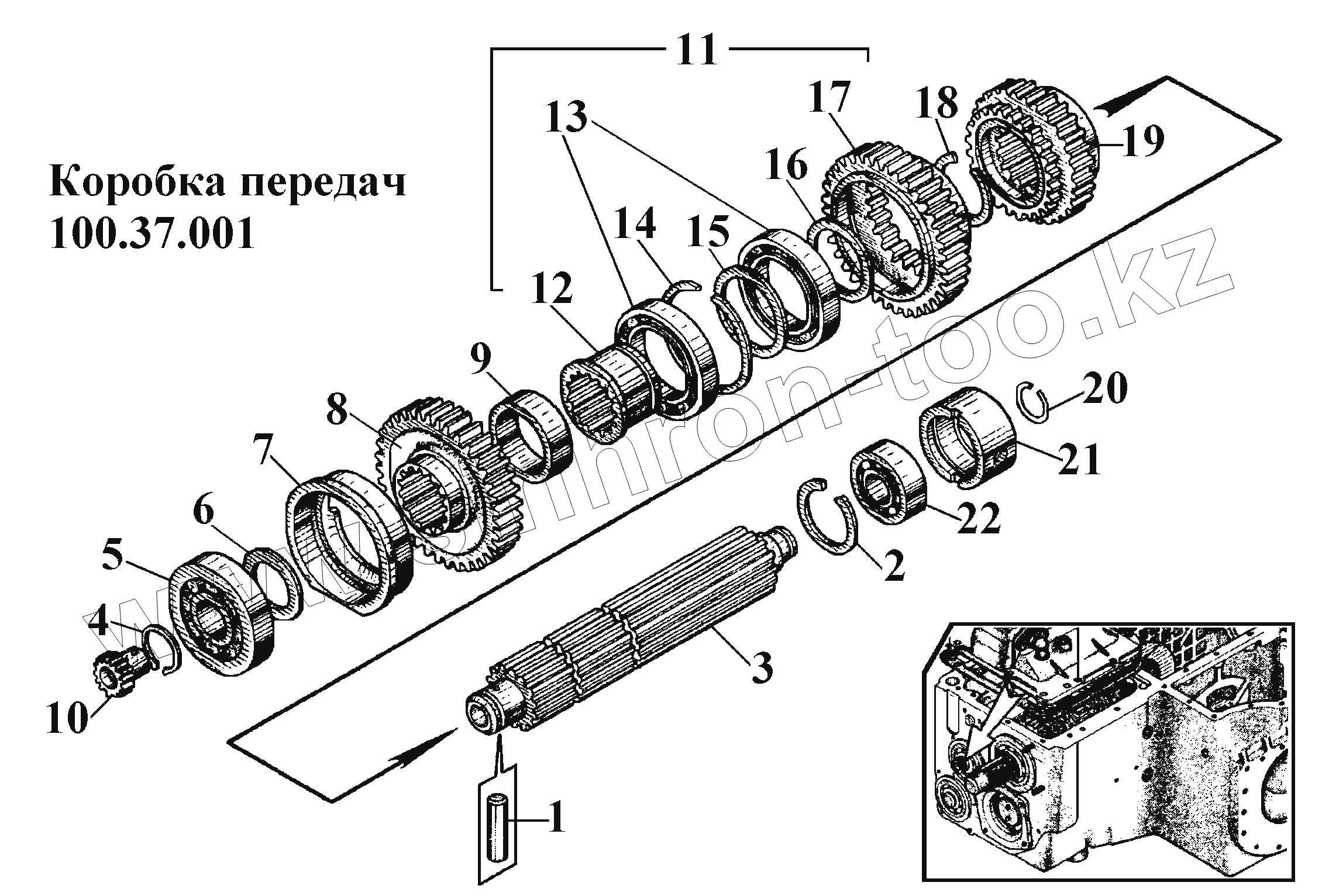

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Коробка передач 100.37.001 (4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 5x29,8.5 Ролик игольчатый
2 КУВ62 Кольцо
3 100.37.193-02 Вал заднего хода
4 835 Кольцо
5 102407M Подшипник
6 77.37.157 Шайба упорная
7 77.37.229 Стакан подшипника
8 100.37.195-1 Шестерня постоянного зацепления
9 100.37.127 Втулка распорная
10 100.37.154 Вал
11 100.37.030-1 Шестерня Y передачи
12 100.37.128 Втулка подшипников
13 113 Подшипник
14 КУВт100 Кольцо
15 100.37.129 Кольцо распорное
16 КУН65 Кольцо упорное наружное
17 100.37.176-1 Шестерня Y передачи
18 КУН55 Кольцо упорное наружное
19 100.37.194 Шестерня заднего хода
20 54.05.436 Кольцо пружинное
21 100.37.224-1 Стакан подшипника
22 70-32605KM Подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
