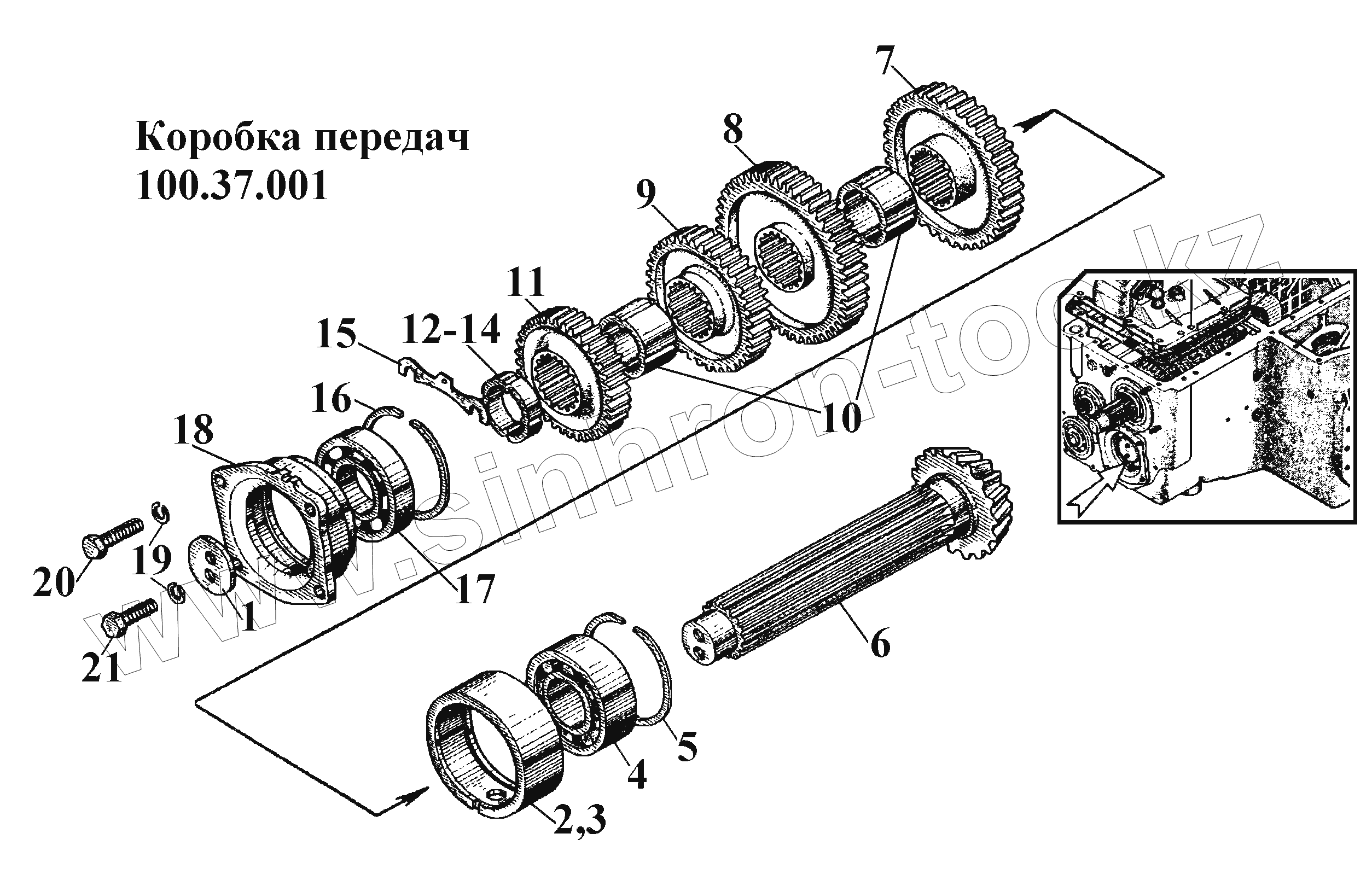

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Коробка передач 100.37.001 (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 77.37.219А Шайба
2 77.37.170 Стакан подшипника
3 79.37.170 Стакан подшипника
4 2612 Подшипник
5 КУВт130 Кольцо уплотнительное внутреннее
6 77.37.105 Вал вторичный
7 100.37.187-1 Шестерня II передачи
8 100.37.189-1 Шестерня I передачи
9 100.37.190-1 Шестерня III передачи
10 77.37.152-2 Втулка распорная
11 100.37.191-1 Шестерня IY-Y передачи
12 100.37.153 Втулка распорная
13 100.37.153-01 Втулка распорная
14 100.37.153-02 Втулка распорная
15 77.37.106 Кольцо упорное
16 КУВт120 Кольцо упорное
17 409А Подшипник шариковый радиальный однорядный
18 77.37.216 Пластина отгибная
19 12.65Г.05 Шайба ГОСТ 6402-70
20 M12-6gx35.88.35.016 Болт
21 M12-6gx25.88.35.016 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
