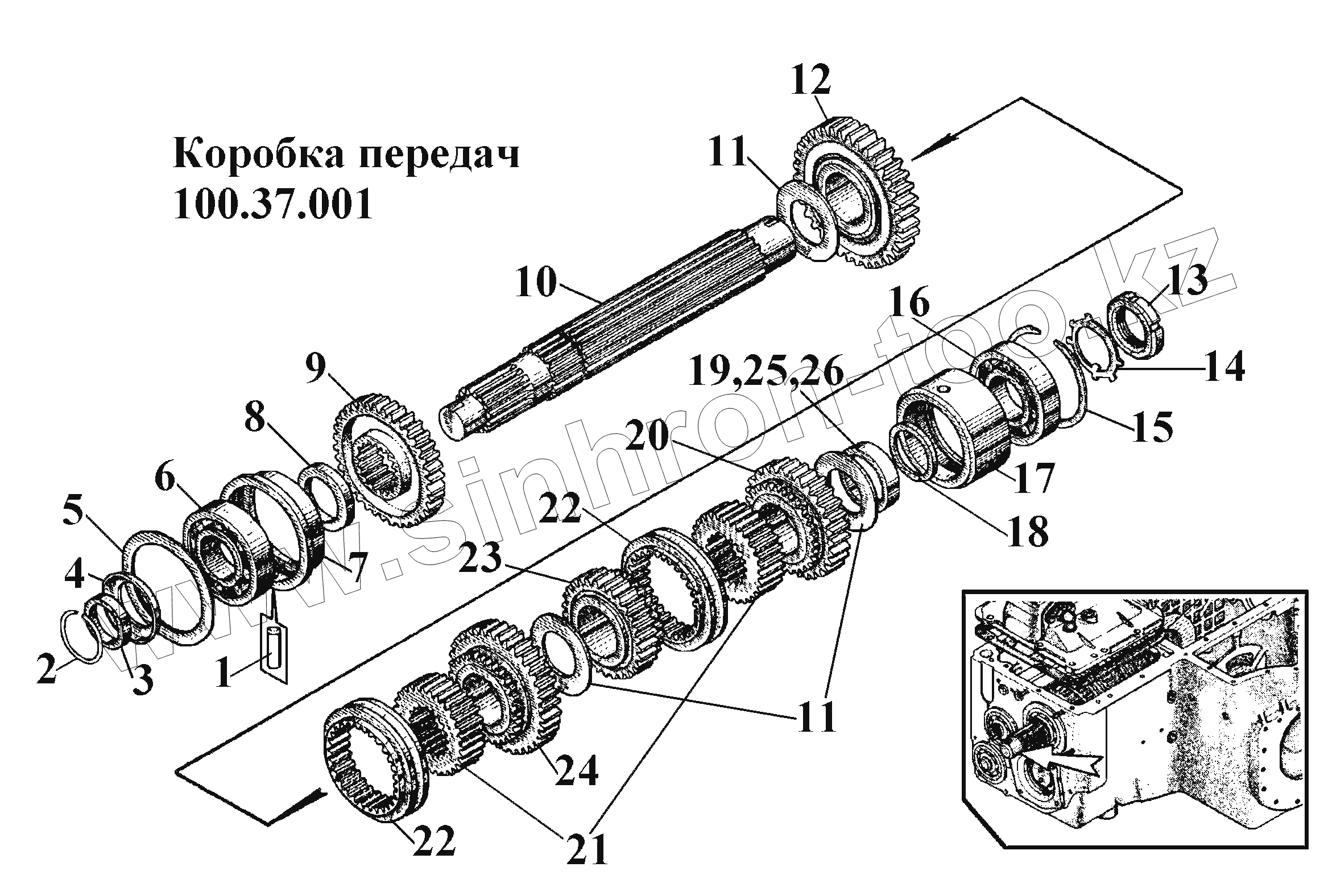

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Коробка передач 100.37.001 (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 100.37.221 Штифт
2 77.38.114-1 Кольцо пружинное
3 85.37.216 Втулка
4 85.37.203-1 Шайба маслоотражательная
5 100.27.131 Шайба волнистая
6 311 Шарикоподшипник радиальный однорядный
7 100.37.215 Стакан подшипника
8 100.37.125 Втулка распорная
9 100.37.184-1 Шестерня постоянного зацепления
10 85.37.010 Вал первичный
11 100.37.104 Кольцо
12 100.37.029-2 Шестерня IY передачи
13 77.37.181 Гайка круглая
14 77.37.205-1 Шайба стопорная
15 КУВт120 Кольцо упорное
16 7311К1М Подшипник
17 77.37.182А Стакан подшипника
18 77.37.217 Кольцо упорное
19 100.37.121 Втулка распорная
20 100.37.027-2 Шестерня II передачи
21 100.37.032-1 Муфта зубчатая
22 100.37.132 Муфта подвижная
23 100.37.026-2 Шестерня I передачи
24 100.37.028-2 Шестерня III передачи
25 100.37.121-01 Втулка распорная
26 100.37.121-02 Втулка распорная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
