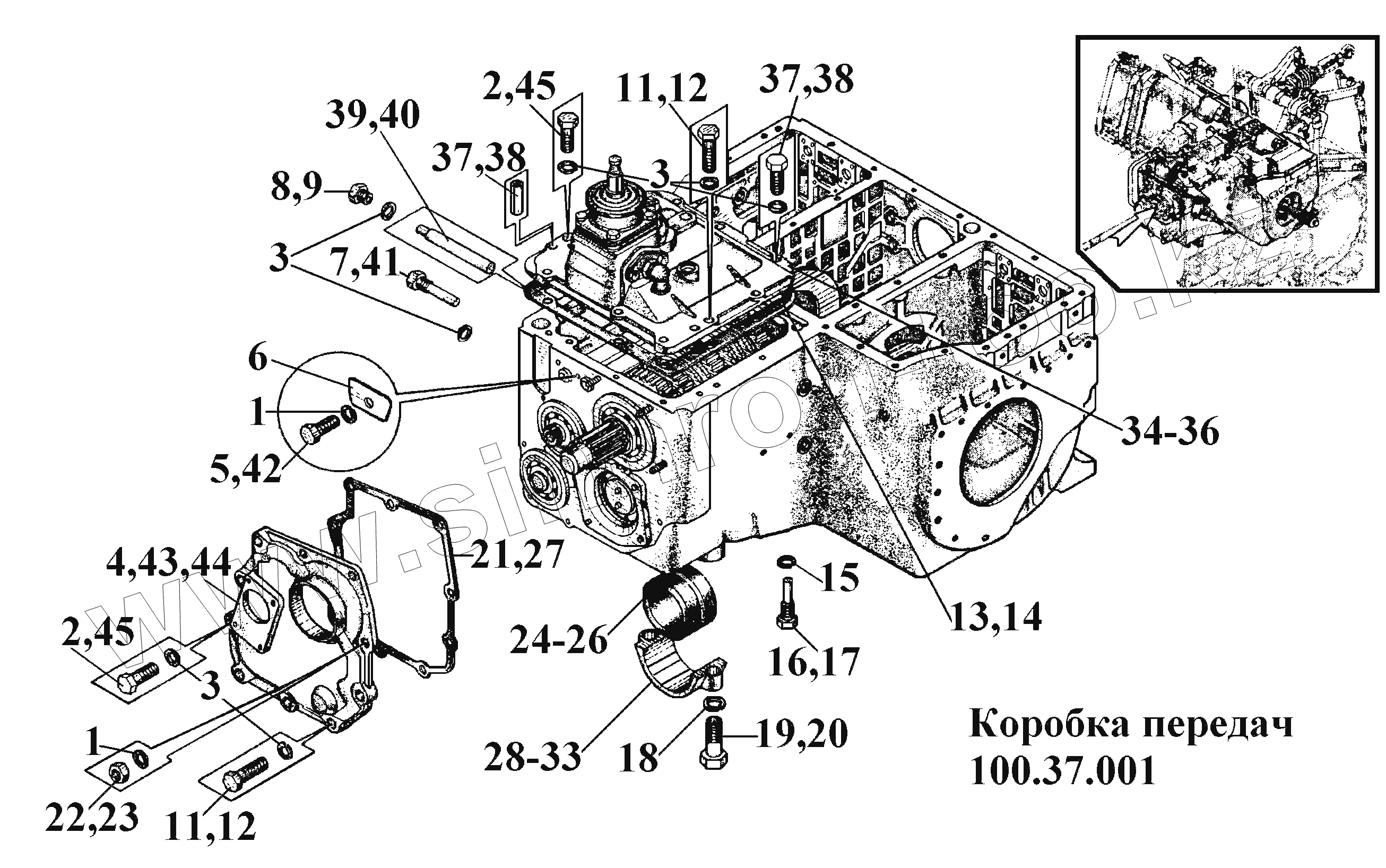

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Коробка передач 100.37.001 (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
4
5
6
7
8
9
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
33
34
36
37
37
38
38
39
40
41
42
43
44
45
45
Позиция на иллюстрации Заводской номер детали Название детали
1 10.65Г.05 Шайба ГОСТ 6402-70
2 M12-6gx40.88.35.016 Болт
3 12.65Г.05 Шайба ГОСТ 6402-70
4 100.37.217 Крышка передняя
5 M10-6gx25.88.35.016 Болт
6 162.37.242 Планка стопорная
7 100.37.198 Винт установочный
8 162.37.161 Пробка
9 162.37.161-20 Пробка
11 M12-6gx45.88.35.016 Болт
12 M12-6gx45.88.35.029 Болт
13 77.37.145А-20 Прокладка
14 77.37.145А Прокладка
15 16.65Г.05 Шайба ГОСТ 6402-70
16 100.37.192 Винт установочный
17 100.37.192-20 Винт установочный
18 20.65Г.05 Шайба ГОСТ 6402-70
19 4M20,6gx70.88.40x.016 Болт
20 4M20,6gx70.88.40x.029 Болт
21 77.55.190 Прокладка корпуса увеличителя крутящего момента
22 М10-6Н.6.016 Гайка ГОСТ 2524-70
23 М10-6Н.6.029 Гайка
24 77.37.155 Кольцо резиновое
25 77.37.155-10 Кольцо резиновое
26 77.37.155-20 Кольцо резиновое
27 77.55.190-20 Прокладка
28 77.37.156-1 Крышка бугеля
29 77.37.156-1-10 Крышка бугеля
30 77.37.156-1-20 Крышка бугеля
31 77.37.254 Крышка бугеля
32 77.37.254-10 Крышка бугеля
33 77.37.254-20 Крышка бугеля
34 100.37.012 Крышка
35 100.37.012-10 Крышка
36 100.37.012-20 Крышка
37 M12-6gx35.88.35.016 Болт
38 M12-6gx35.88.35.029 Болт
39 100.37.199 Фиксатор
40 100.37.199-20 Фиксатор
41 100.37.198-20 Винт установочный
42 M10-6gx25.88.35.029 Болт
43 100.37.217-10 Крышка передняя
44 100.37.217-20 Крышка передняя
45 M12-6gx40.88.35.029 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
