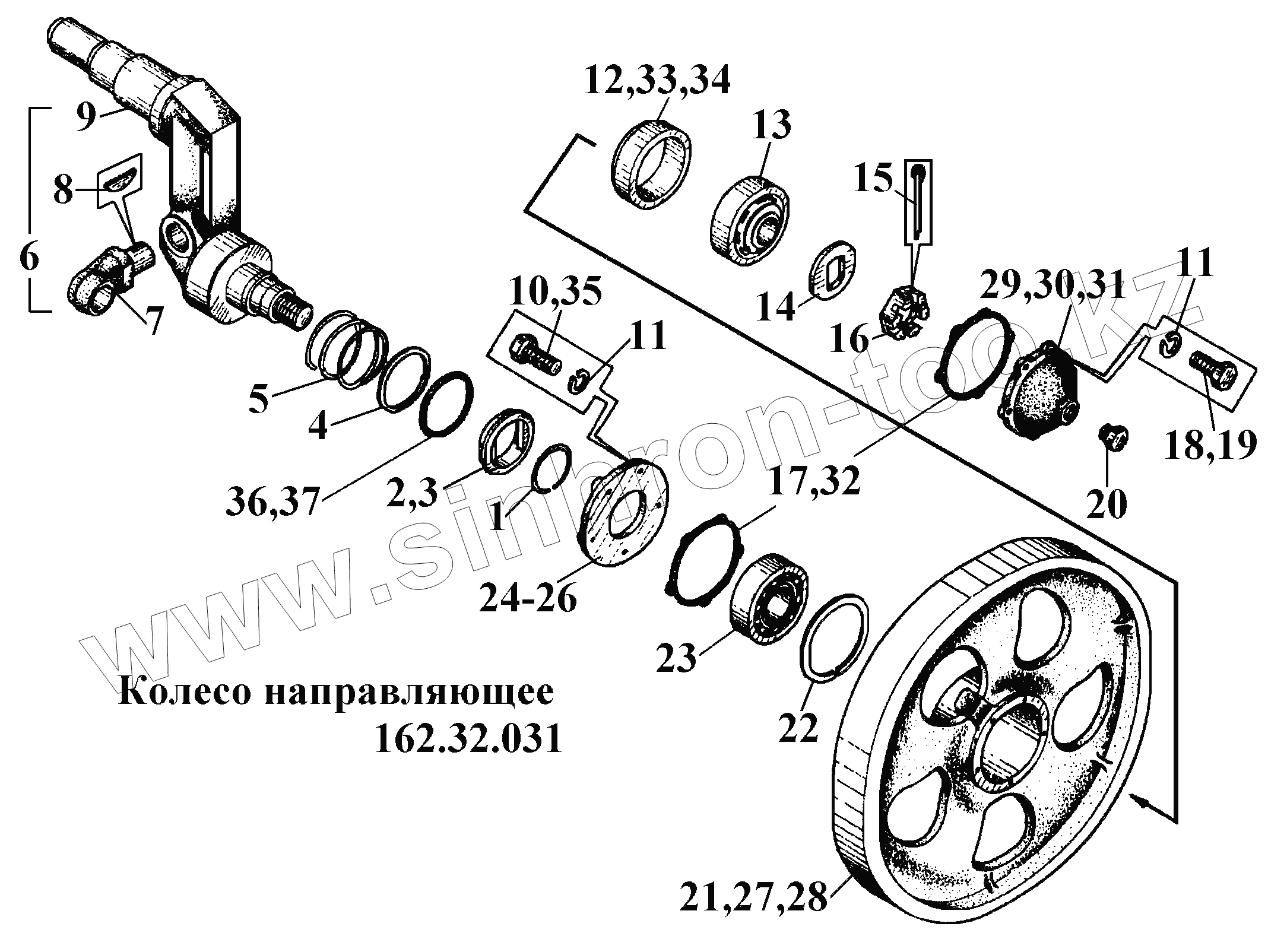

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Колесо направляющее 162.32.031 (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
162.32.206-10 162.32.206-10 Ушко (поз. 7 на рисунке)
162.32.034-20 162.32.034-20 Ось коленчатая левая (поз. 6)
77.32.109-1-10 77.32.109-1-10 Ушко
77.32.109-01 77.32.109-01 Ушко (поз. 7 на рисунке)
162.32.027-10 162.32.027-10 Ось коленчатая
77.32.109-1-20 77.32.109-1-20 Ушко
162.32.027-20 162.32.027-20 Ось коленчатая
162.32.034-01 162.32.034-01 Ось коленчатая левая (поз. 6)
162.32.034-11 162.32.034-11 Ось коленчатая левая (поз. 6)
162.32.034-21 162.32.034-21 Ось коленчатая левая (поз. 6)
162.32.206-20 162.32.206-20 Ушко (поз. 7 на рисунке)
162.32.034-10 162.32.034-10 Ось коленчатая левая (поз. 6)
1 А11.00.106-01 Кольцо стопорное
2 A11.00.102-01 Кольцо уплотнительное
3 A11.00.108-01 Кольцо
4 А11.00.104-01 Шайба
5 A11.00.105-01 Пружина
6 162.32.034 Ось коленчатая левая
7 162.32.206 Ушко
8 8x11 Шпонка
9 162.32.027 Ось коленчатая
10 M10-6gx25.88.35.016 Болт
11 10.65Г.05 Шайба ГОСТ 6402-70
12 77.32.117 Втулка распорная
13 7311 Роликоподшипник конический, ГОСТ 333-59
14 85.32.113 Шайба упорная
15 8x71 Шплинт
16 85.32.114 Гайка
17 77.32.106A Прокладка
18 M10-6gх35.88.35.029 Болт
19 M10-6gx35.88.35.016 Болт
20 3/8 20.029 Пробка
21 162.32.152 Колесо направляющее
22 КУВт-120 Кольцо упорное
23 7513 Подшипник
24 85.32.025 Корпус уплотнения
25 85.32.025-10 Корпус уплотнения
26 85.32.025-20 Корпус уплотнения
27 162.32.152-10 Колесо направляющее
28 162.32.152-20 Колесо направляющее
29 77.32.104A Крышка
30 77.32.104A-10 Крышка
31 77.32.104A-20 Крышка
32 77.32.106A-20 Прокладка
33 77.32.117-10 Втулка распорная
34 77.32.117-20 Втулка распорная
35 M10-6gx25.88.35.029 Болт
36 A11.00.103-01 Кольцо
37 А11.00.103-01Т Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
