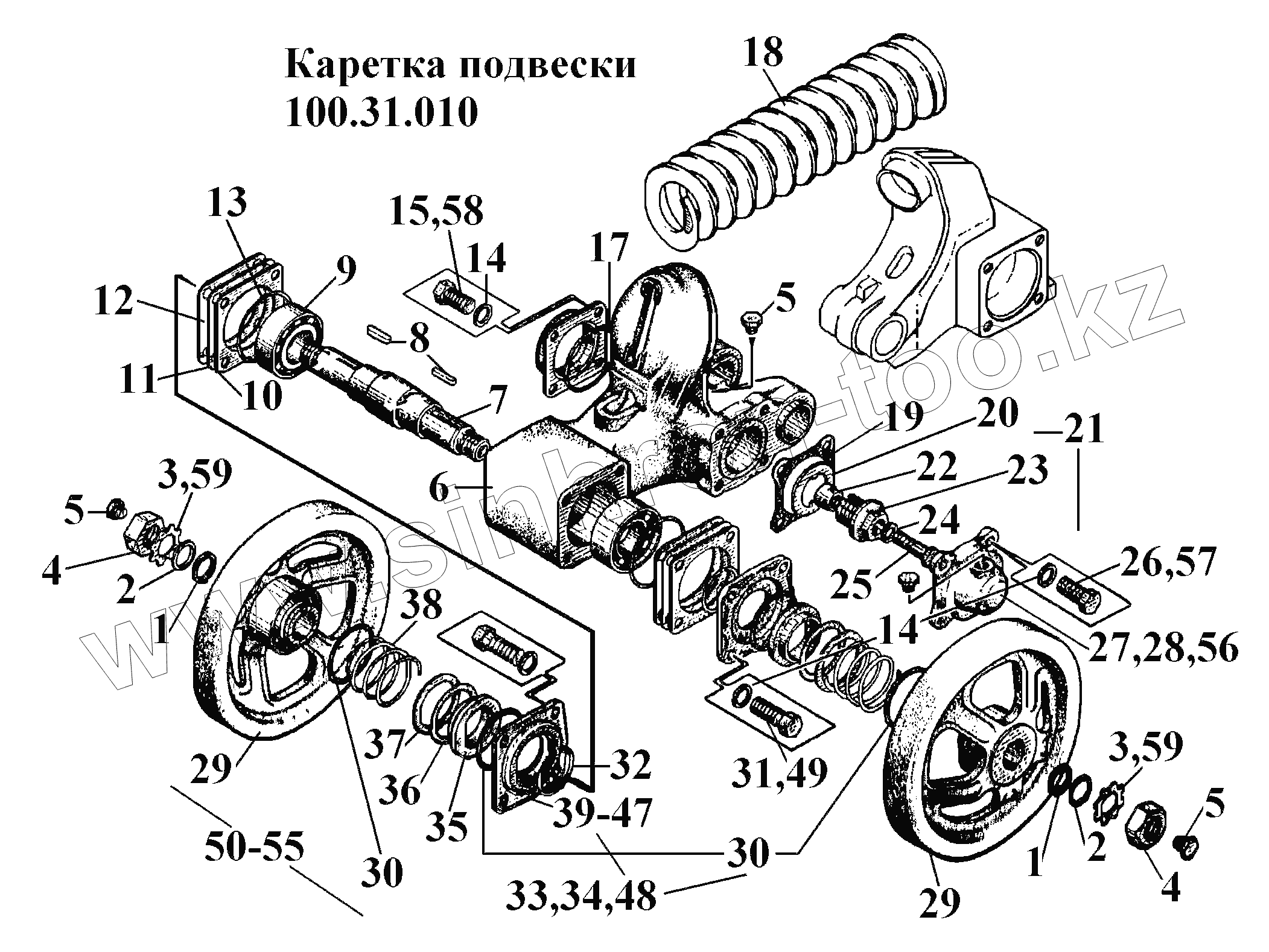

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Каретка подвески 100.31.010 (1)
1
1
2
2
3
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
47
48
49
50
55
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.31.119А-21 | 85.31.119А-21 | Ось катка | |
| 85.31.112A-10 | 85.31.112A-10 | Рессора (поз. 18) | |
| А31-3-01-20 | А31-3-01-20 | Гайка оси катка | |
| 100.31.025-20 | 100.31.025-20 | Каток опорный | |
| A31-3-01А-20 | A31-3-01А-20 | Гайка оси катка (к поз. 4) | |
| А11.00.108 | А11.00.108 | Кольцо уплотнительное | |
| 85.31.011-1-20 | 85.31.011-1-20 | Балансир внешний (поз. 6) | |
| A31-3-01А | A31-3-01А | Гайка оси катка (к поз. 4) | |
| 85.31.011-1-10 | 85.31.011-1-10 | Балансир внешний (поз. 6) | |
| А11.00.103Т | А11.00.103Т | Кольцо | |
| 100.31.025-10 | 100.31.025-10 | Каток опорный | |
| 85.31.021-10 | 85.31.021-10 | Уплотнение (поз. 36) | |
| 85.31.021 | 85.31.021 | Уплотнение | |
| 85.31.142-20 | 85.31.142-20 | Кольцо Т24-4612055 (поз. 17) | |
| 85.31.021-20 | 85.31.021-20 | Уплотнение (поз. 36) | |
| 54.31.474-2-20 | 54.31.474-2-20 | Кольцо | |
| 85.31.112A-20 | 85.31.112A-20 | Рессора (поз. 18) | |
| 77.31.104-20 | 77.31.104-20 | Прокладка (поз. 19) | |
| 85.31.144-20 | 85.31.144-20 | Кольцо (к поз. 1) | |
| 1 | 85.31.144 | Кольцо | |
| 2 | 54.31.478А | Шайба | |
| 3 | 85.31.120-01 | Шайба стопорная | |
| 4 | A31-3-01 | Гайка оси катка | |
| 5 | кг 3/8 20.029 | Пробка | |
| 6 | 85.31.011-1 | Балансир внешний в сборе | |
| 7 | 85.31.119А-01 | Ось катка | |
| 8 | 2-10x8x40 | Шпонка | |
| 9 | 7909K1 | Роликоподшипник | |
| 10 | 54.31.406 | Прокладка регулировочная (0,4 мм) | |
| 11 | 54.31.444 | Прокладка регулировочная (0,6 мм) | |
| 12 | 54.31.445 | Прокладка регулировочная (0,2 мм) | |
| 13 | 54.31.474-2 | Кольцо | |
| 14 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 15 | M12-6gx25.88.35.016 | Болт | |
| 17 | 85.31.142 | Кольцо Т24-4612055 | |
| 18 | 85.31.112А | Рессора | |
| 19 | 77.31.104 | Прокладка | |
| 20 | 74.31.107-1 | Шайба | |
| 21 | 85.31.017 | Гайка цанговая | |
| 22 | 77.31.116-3 | Втулка конусная | |
| 23 | 77.31.118 | Гайка цанговая | |
| 24 | 16.65Г.05 | Шайба ГОСТ 6402-70 | |
| 25 | M16x1,5.6gx65.88.35.016 | Болт | |
| 26 | M12-6gx30.88.35.016 | Болт | |
| 27 | 77.31.103А | Крышка | |
| 28 | 77.31.10ЗА-10 | Крышка | |
| 29 | 100.31.025 | Каток опорный | |
| 30 | 080-086-36-2-2 | Кольцо | |
| 31 | 12-6gx35.88.35.016 | Болт | |
| 32 | А11.00.106 | Кольцо стопорное | |
| 33 | 85.31.026 | Корпус уплотнения | |
| 34 | 85.31.026-10 | Корпус уплотнения | |
| 35 | А11.00.102 | Кольцо уплотнительное | |
| 36 | А11.00.103 | Кольцо | |
| 37 | А11.00.104 | Шайба РТМ-А23.1.11-79 | |
| 38 | А11.00.105 | Пружина | |
| 39 | 85.31.133 | Корпус уплотнения | |
| 40 | 85.31.133-01 | Корпус уплотнения | |
| 41 | 85.31.140 | Корпус уплотнения | |
| 42 | 85.31.133-10 | Корпус уплотнения | |
| 43 | 85.31.63-11 | Корпус уплотнения (поз. 34) | |
| 44 | 85.31.140-10 | Корпус уплотнения | |
| 45 | 85.31.133-20 | Корпус уплотнения | |
| 46 | 85.31.133-21 | Корпус уплотнения | |
| 47 | 85.31.140-20 | Корпус уплотнения | |
| 48 | 85.31.026-20 | Корпус уплотнения | |
| 49 | 12-6gx35.88.35.029 | Болт | |
| 50 | 100.31.024 | Каток опорный | |
| 51 | 100.31.025-01 | Каток опорный | |
| 52 | 100.31.024-10 | Каток опорный | |
| 53 | 100.31.025-11 | Каток опорный | |
| 54 | 100.31.024-20 | Каток опорный | |
| 55 | 100.31.025-21 | Каток опорный | |
| 56 | 77.31.103А-20 | Крышка | |
| 57 | M12-6gx30.88.35.029 | Болт | |
| 58 | M12-6gx25.88.35.029 | Болт | |
| 59 | 85.31.120-21 | Шайба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
