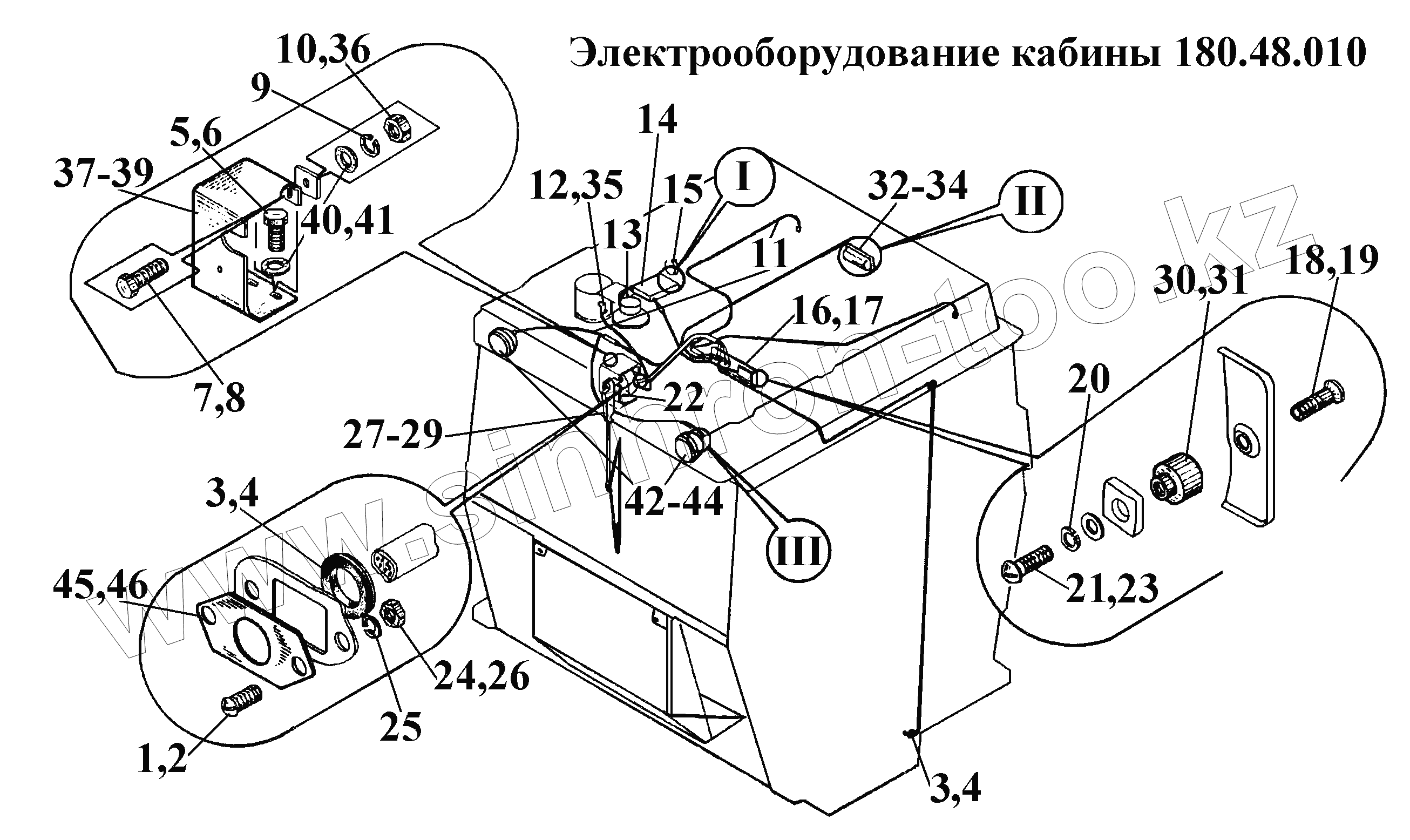

Электрооборудование кабины 180.48.010 (1)
Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Электрооборудование кабины 180.48.010 (1)
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
AGCO
Amity
CASE IH
DongFeng
Fortschritt
Foton
Franz Kleine
Gaspardo
Great Plains
KRONE
KUHN
Lemken
Lovol
MacDon
Massey Ferguson
New Holland
TIGARBO
Vaderstad
Versatile
Wirax
Агро
Агротехмаш
Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш»)
БЭМЗ
ВгТЗ
Воронежсельмаш
ВТЗ
Гомсельмаш
ДКЗ
ЗАО "Техника-сервис"
ЗиД
КЗК
Кировец-Ландтехник
Клевер
Красная Звезда
Лидагропроммаш
Лидсельмаш
ЛТЗ
Машстройхолдинг
Минитракторы
Мордовагромаш
МТЗ
Навигатор-Новое машиностроение
Нефтекамский автозавод
ПТЗ
Ремком
РСМ
Сибсельмаш
ТеКЗ
ТКЗ
ХЗТСШ
ХТЗ
ЮМЗ
Модель
Не выбрано
ВТ-100Д (2015)
ДТ-75
ДТ-75В, ДТ-75БВ, ДТ75Н
ДТ-75М (1996)
ДТ-75МВ (2002)
ДТ-75Н (1987)
Схема
>
Не выбрано
Трактор Д10.00.001 (1)
Трактор Д10.00.001 (2)
Трактор Д10.00.001 (3)
Рама трактора 100.30.002-1
Установка радиаторов Д10.13.001 (1)
Установка радиаторов Д10.13.001 (2)
Установка радиаторов Д10.13.001 (3)
Установка радиаторов Д10.13.001 (4)
Установка радиаторов Д10.13.001 (5)
Установка радиаторов Д10.13.001 (6)
Блок радиаторов Д10.13.010
Блок радиаторов 82У.1301.000
Установка дизеля Д10.29.003 (1)
Установка дизеля Д10.29.003 (2)
Установка дизеля Д10.29.003 (3)
Установка дизеля Д10.29.003 (4)
Установка дизеля Д10.29.003 (5)
Установка дизеля Д10.29.003 (6)
Общий вид
Дизель Д442-24-00с1, 442-24-00с1.10, 442-24-00с1.20 (1)
Дизель Д442-24-00с1, 442-24-00с1.10, 442-24-00с1.20 (2)
Дизель 442-24-00с1, 442-24-00с1.10, 442-24-00с1.20 (3)
Блок картер 442-01с1 (1)
Блок картер 442-01с1 (2)
Блок картер 442-01с1 (3)
Блок картер 442-01с1 (4)
Картер маховика 41-01с3-11,41с3-11.10,41с3-11.20
Картер шестерен с крышкой 442-02с1
Поршень с шатуном 463-03с1
Вал коленчатый 445-04с1-30, 445-04с1-20.20
Маховик 6Т-04с2-10,6Т3-04с-2-10.20
Механизм распределения 41-05с1
Ось толкателей 41-05с3
Передаточный механизм газораспределения 41-06с6, 41-06с6-00.10
Колпак головки цилиндров 440-06с7, 440-06с7.10, 440-06с7.20
Головка с коллекторами и термостатом 442-24-00с2, 442-24-00с2.10, 442-24-00с2.20
Головка цилиндров с клапанами 440-06с9-01-10
Головка цилиндров 440-06с2-01-10
Коллектор впускной 440-06с13-03, 440-06с13-03.10, 440-06с13-03.20
Коллектор выпускной 440-07с2-10,440-07с2-10.10,440-07с2-10.20
Труба водяная 41-06с15-11
Крышка картера нижняя 41-08с1-11,41-08с1-11.10,41-08с1-11.20
Насос масляный с трубами МН41-09с1, МН41-09с1.10
Насос масляный 11ТА-09с2-10
Центрифуга с разборным масляным фильтром 01-10с1-02
Насос шестеренный с приводом
Установка воздухоочистителя 442-24-12с1
Система двигателя топливная
Фильтр грубой очистки топлива (ФГ-25) 41-60с1
Фильтр тонкой очистки ФТ-80 с топливопроводами
Фильтр тонкой очистки топлива ФТ-80
Насос топливный АТНМ 4100 с регулятором
Насос топливный (1)
Насос топливный (2)
Вал кулачковый 41-16с6-41,41-16с6-1.20
Толкатель плунжера 80.16.013-2
Головка топливного насоса
Плунжерная пара 461-16с15
Насос топливоподкачивающий 16-с30-8А-03, 16-с30-8А-03.20
егулятор 442-17с1-01,442-17с1-01.20
Валик регулятора 41-А17с9-1А
Вилка регулятора с тягой
Клапан электромагнитный топливный 460-22с1
Форсунка
Система турбонаддува
Насос водяной и вентилятор 442-22-13с1-2
Насос водяной 442-13с3-2Г
Ролик натяжной 01М-13-13с11, 01М-13с11.10, 01М-13с11.20
Пусковое устройство (1)
Пусковое устройство (2)
Управление двигателем с пусковым запуском Д10.20.001
Управление двигателем со стартерным запуском 100.20.001
Муфта управления 180.20.022
Управление запуском Д10.23.001 (1)
Управление запуском Д.10.23.001 (2)
Подогреватель ПЖБ-200В 100.26.001 (1)
Подогреватель ПЖБ-200В 100.26.001 (2)
Подогреватель ПЖБ-200В 100.26.001 (3)
Установка компрессора
Установка компрессора 442-25С1-60 (1)
Установка компрессора 442-25С1-60 (2)
Установка компрессора 442-25с1-61
Трансмиссия
Корпус трансмиссии 100.38.014
Система смазки трансмиссии 100.82.002 (1)
Система смазки трансмиссии 100.82.002 (2)
Система смазки трансмиссии 100.82.002 (3)
Система смазки трансмиссии 100.82.002 (4)
Система смазки трансмиссии 100.82.003
Фильтр 100.82.015
Муфта сцепления (1)
Муфта сцепления (2)
Кожух с дисками
Муфта выключения, крышка муфты сцепления
Коробка передач 100.37.001 (1)
Коробка передач 100.37.001 (2)
Коробка передач 100.37.001 (3)
Коробка передач 100.37.001 (4)
Коробка передач 100.37.001 (5)
Коробка передач 100.37.001 (6)
Крышка 100.37.012 (1)
Крышка 100.37.012 (2)
Управление коробкой передач 100.43.006
Передача карданная 100.36.001
Вал карданный Е17.060
Ходоуменьшитель 100.52.001 (1)
Ходоуменьшитель 100.52.001 (ведущий вал)
Ходоуменьшитель 100.52.001 (2)
Ходоуменьшитель 100.52.001 (3)
Ходоуменьшитель 100.52.001 (4)
Крышка верхняя 100.52.032 (1)
Крышка верхняя 100.52.032 (2)
Крышка верхняя передняя 100.52.038
Управление ходоуменьшителем и реверс-редуктором 100.53.002 (1)
Управление ходоуменьшителем и реверс-редуктором 100.53.002 (2)
Реверс-редуктор 100.58.001 (1)
Реверс-редуктор 100.58.001 (2)
Реверс-редуктор 100.58.001 (3)
Реверс-редуктор 100.58.001 (4)
Крышка верхняя 100.58.011 (реверс-редуктор 100.58.001)
Управление трактором 100.40.001-02 (1)
Управление трактором 100.40.001-02 (2)
Управление трактором 100.40.001-02 (3)
Управление трактором 100.40.001-02 (4)
Управление трактором 100.40.001-02 (5)
Управление трактором 100.40.001-02 (6)
Обшивка 100.47.001 (1)
Обшивка 100.47.001 (2)
Обшивка 100.47.001 (3)
Обшивка 100.47.001 (4)
Обшивка 100.47.001 (5)
Обшивка 100.47.001 (6)
Обшивка 100.47.001 (7)
Обшивка 100.47.001 (8)
Капот 100.47.010 (1)
Капот 100.47.010 (2)
Капот 100.47.010 (3)
Подъемник (1)
Замок капота
Кабина 180.45.001 (1)
Кабина 180.45.001 (2)
Кабина 180.45.001 (3)
Кабина 180.45.001 (4)
Дверь левая 180.45.040
Дверь правая 180.45.050
Пол 180.45.090-2 (1)
Пол 180.45.090-2 (2)
Крыша наружная 180.45.0163
Крыша внутренняя 180.45.0166
Крышка люка 180.45.0160-1
Вентилятор 180.57.085
Оборудование кабины 100.46.001
Обогрев кабины 100.46.011
Установка аккумуляторной батареи 180.48.017
Кронштейн 100.48.019
Панель 180.48.094
Сиденье подрессорное, опора сиденья, подушка
Воздухоохладитель 180.57.003
Воздухоохладитель 180.57.002 (2)
Воздухоохладитель 180.57.002 (3)
Испарительный блок 180.57.049
Блок фильтров 180.57.050
Электрооборудование кабины 180.48.010 (1)
Электрооборудование кабины 180.48.010 (2)
Установка щитка приборов 100.48.011
Щиток приборов 100.48.015
Установка электрооборудования и приборов 440-14с1
Мост задний 79.38.003 (1)
Мост задний 79.38.003 (2)
Мост задний 79.38.003 (3)
Мост задний 79.38.003 (4)
Мост задний 79.38.003 (5)
Уплотнение. Шестерня солнечная
Лента остановочная с кронштейном 77.38.062
Лента 77.38.040-1
Лента планетарная с кронштейном 79.38.063
Лента 77.38.016-3
Механизм планетарный 100.38.011
Водило с сателлитами 162.38.015
Крышка правая 79.38.055
Пружина планетарная 79.38.059
Ролик поддерживающий 100.33.010
Установка колес ведущих 100.18.001
Передача конечная правая, левая (1)
Передача конечная правая, левая (2)
Передача конечная правая, левая (3)
Передача конечная правая, левая (5)
Передача конечная правая, левая (4)
Установка направляющих колес 162.32.002
Колесо направляющее 162.32.021
Колесо направляющее 162.32.031 (1)
Колесо направляющее 162.32.031 (2)
Гидронатяжитель гусениц 85.32.036
Установка роликов поддерживающих 100.33.001
Амортизатор 85.32.016
Установка подножки 85.31.030
Установка подножки 100.31.030
Каретка подвески 100.31.010 (1)
Каретка подвески 100.31.010 (2)
Установка грузов Д10.93.002
Цепь гусеницы 100.34.011
Система пневматическая 180.77.002 (1)
Система пневматическая 180.77.002 (2)
Система пневматическая 180.77.002 (3)
Пневмоусилитель 100.77.010
Поршень со штоками 100.77.017
Клапан автоматического выброса конденсата 100.77.030
Топливопроводы и арматура Д10.15.001
Вал отбора мощности. Вал ведущий 88.41.004 (1)
Вал отбора мощности. Вал ведущий 88.41.004 (2)
Управление ВОМ 100.71.002-01
Установка механизма уравновешивания 41-23с1-3
Кронштейн 100.40.020
Бак масляный 100.63.003
Установка распределителя 100.64.004-1 (1)
Установка распределителя 100.64.004-1 (2)
Установка распределителя 100.64.004-1 (3)
Перекидка 100.64.034-1
Маслопроводы гидросистемы 100.66.003 (1)
Маслопроводы гидросистемы 100.66.003 (2)
Маслопроводы гидросистемы 100.66.003 (3)
Маслопроводы гидросистемы 100.66.003 (4)
Баки топливные 100.50.002
Бак 100.50.030
Баки Д14.50.010 (1)
Баки Д14.50.010 (2)
Бак левый Д14.50.011-1
Бак правый Д14.50.012-1СБ
Устройство навесное заднее 77.60.004
Стяжка 77.60.042
Подъемник (2)
Подъемник 77.60.075
Раскос 77.60.074
Фиксатор 162.60.029
Ось тяговая 162.60.063А
Ось нижняя 162.60.034
Тяга 162.60.057А
Растяжка 77.60.069
Тяга 162.60.058А
Цилиндр основной 100.59.001
Гидроцилиндр Ц100х250.020.000Г
Устройство тягово-сцепное 162.35.001
Комплект инструмента и приспособлений 41-49
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
34
35
36
37
39
40
41
42
44
45
46
Позиция на иллюстрации
Заводской номер детали
Название детали
180.48.130-20
180.48.130-20
Радиоприемник
180.48.130-10
180.48.130-10
Радиоприемник
180.48.158-10
180.48.158-10
Стеклоочиститель
180.48.094-20
180.48.094-20
Панель
180.48.0101-20
180.48.0101-20
Провод
180.48.131-20
180.48.131-20
Диннмик
180.48.131-10
180.48.131-10
Динамик
180.48.158-20
180.48.158-20
Стеклоочиститель
1
BM6-6gx16.58.016
Винт
2
BM6-6gx16.58.029
Винт
3
77.48.187A
Кольцо защитное
4
77.48.187А-20
Кольцо защитное
5
M8-6gx30.88.35.029
Болт
6
M8-6gx30.88.35.016
Болт
7
M8-6gx20.88.35.01 6
Болт
8
M8-6gx20.88.35.029
Болт
9
8.65Г.05
Шайба ГОСТ 6402-70
10
М8-6Н.6.016
Гайка ГОСТ 2524-70
11
180.48.0101
Провод
12
77.48.195
Колпачок
13
180.48.131
Динамик
14
180.48.130
Радиоприемник
15
78.48.411
Часы 1194С-МЗ
16
180.48.094
Панель
17
180.48.094-10
Панель
18
BM6-6gx14.58.016
Винт
19
BM6-6gx14.58.029
Винт
20
6.65Г.05
Шайба ГОСТ 6402-70
21
BM6-6gx12.58.016
Винт
22
180.48.158
Стеклоочиститель
23
BM6-6gx12.58.029
Винт
24
М6-6Н.6.016
Гайка ГОСТ 5915-70
25
6.65Г.05
Шайба ГОСТ 6402-70
26
М6-6Н.6.029
Гайка
27
180.48.159
Пантографный механизм
28
180.48.159-10
Пантографный механизм
29
180.48.159-20
Пантографный механизм
30
180.45.258
Втулка
31
180.45.258-20
Втулка
32
180.48.157
Плафон 11.3714010
33
180.48.157-10
Плафон 11.3714010
34
180.48.157-20
Плафон 11.3714010
35
77.48.195-20
Колпачок
36
М8-6Н.6.029
Гайка
37
180.48.178
Кронштейн
38
180.48.178-10
Кронштейн
39
180.48.178-20
Кронштейн
40
С8.01.10кп.013
Шайба
41
С8.01.10кп.0215
Шайба
42
78.48.410
Фара 30.3711
43
78.48.410-10
Фара 30.3711
44
78.48.410-20
Фара 30.3711
45
180.48.179
Заглушка
46
180.48.179-20
Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
