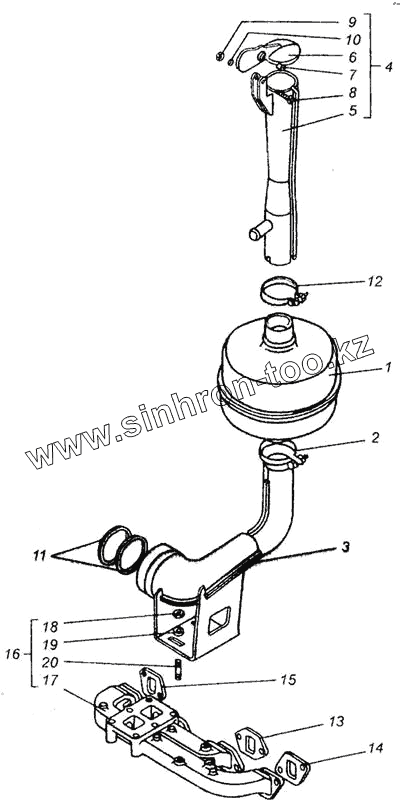

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Выхлопная система дизеля СМД-18Н

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
18Н-17С1 18Н-17С1 Глушитель с эжектором
1 18Н-17С2 Глушитель
2 А23-02.930 Хомут
3 18Н-17С3-1 Труба выпускная
4 18Н-17С9 Эжектор с крышкой
5 18Н-17С7 Эжектор
6 17К-17С10 Крышка эжектора
7 17К-1719 Втулка внутренняя
8 М8-6gх40.56.016 Болт ГОСТ 7796-70
9 М8-6Н.6.016 Гайка ГОСТ 2524-70
10 8.65Г.05 Шайба ГОСТ 6402-70
11 50-1004063 Кольцо поршневое компрессионное
12 А23-02.930 Хомут
13 СМД14-07С7 Прокладка выпускного коллектора
14 СМД1-07С10 Прокладка выпускного коллектора правая
15 СМД55-07С10 Прокладка выпускного коллектора левая
16 17К-07С2-А Коллектор выпускной
17 17К-0701-Б Коллектор выпускной
18 М10-6Н.32 Гайка ГОСТ 15523-70
19 10х1,5-04.05 Шайба ГОСТ 10450-78
20 М10-То3/6gх22.56.016 Шпилька ГОСТ 22036-76
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
