Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Установка сцепки СА-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19

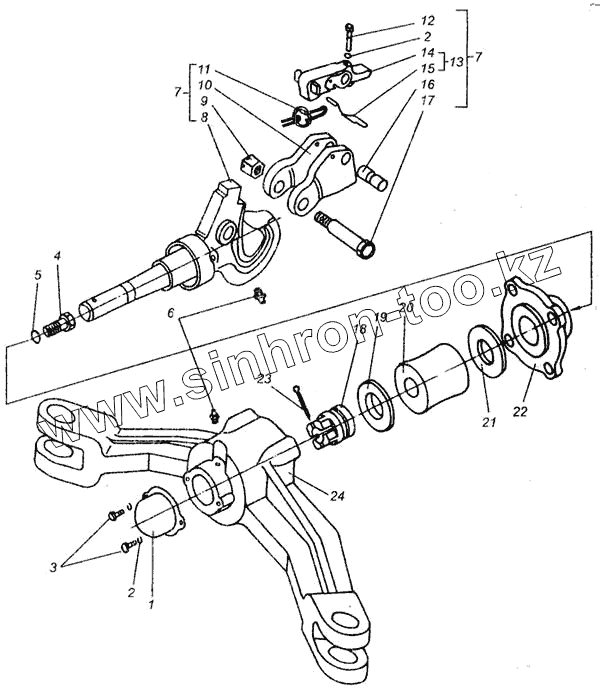

Позиция на иллюстрации Заводской номер детали Название детали
СА-2.000 СА-2.000 Сцепка автоматическая
77.88.001 77.88.001 Установка сцепки СА-2
1 СА-2.601 Палец
2 Н.110.611 Кольцо
3 Н.110.407 Зажим
4 СА-2.605 Ось
5 Н.110.615 Рукоятка
6 М6.6.016 Гайка ГОСТ 5915-70
7 Н.110.418 Накладка
8 3,5-Г-1-СС-О-Н-180 Канат ГОСТ 3066-66, L= 3200мм
9 Н.110.417 Скоба
10 М6.6gх16.88.35.016 Болт ГОСТ 7798-70
11 СА-2.604 Ось
12 СА-2.060 Кронштейн
13 СА-2.802 Распорка
14 СА-2.060 Кронштейн
15 Шплинт 5х45 ГОСТ 397-79 Шплинт 5х45 ГОСТ 397-79
16 24.02.019 Шайба ГОСТ 11371-78
17 М24х2.6.016 Гайка ГОСТ 5918-73
18 Н.110.602 Пружина
19 СА-2.010 Рамка
