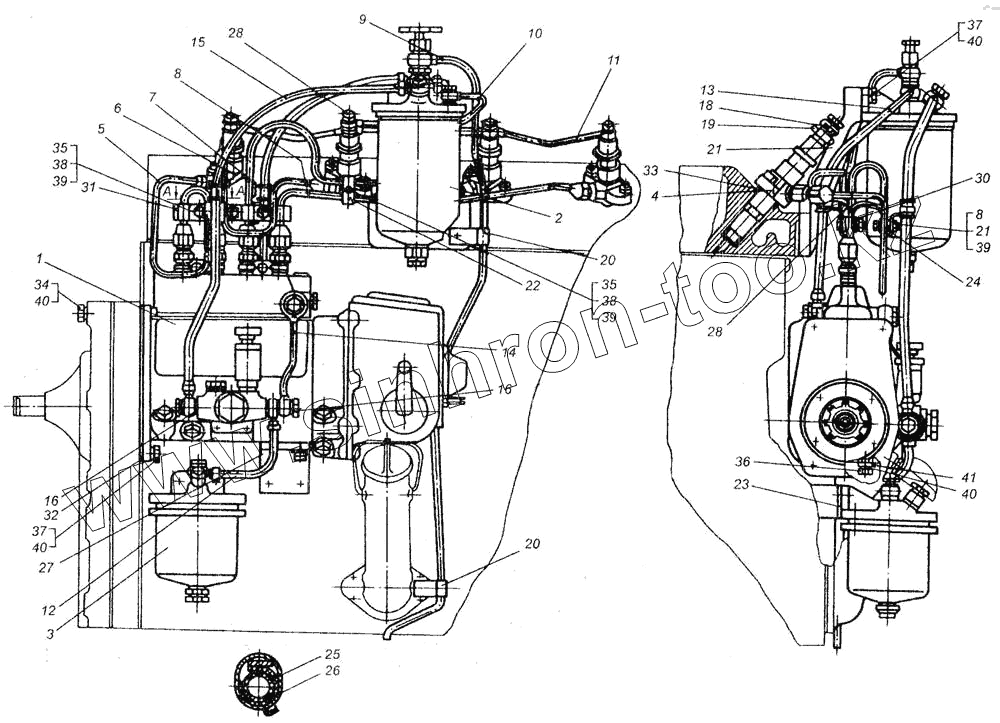

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Топливная система дизеля СМД-14НГ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
18
19
20
20
21
21
22
23
24
25
26
27
28
28
30
31
32
33
34
35
35
36
37
37
38
38
39
39
39
40
40
40
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 В7.80.16001-В Насос топливный ЛСТН-49010 ТУ 23.1.215-76
2 24.1117010 Топливный фильтр тонкой очистки ФТ-75А
3 А23.30.000-01 Топливный фильтр грубой очистки ФГ-25
4 111.1112010.02 Форсунка
5 14Н-15С3-4 Топливопровод к первому цилиндру
6 14Н-15С4-5 Топливопровод ко второму цилиндру
7 14К-15С5-4 Топливопровод к третьему цилиндру
8 14Н-15С6-4 Топливопровод к четвертому цилиндру
9 14Н-15С7-2-01 Топливопровод слива
10 14Н-15С10-2А Топливопровод слива
11 14-15С8 Топливопровод слива
12 14-15С13-02 Трубка от фильтра грубой очистки
13 14-15С14-01 Трубка от фильтра к насосу
14 14-15С15-Б Топливопровод перепуска
15 14-15С16 Трубка от помпы к фильтру
16 СМД7-1536 Болт поворотного угольника
17 СМД7-1539-А Прокладка
18 СМД7-1590-А Болт зажимной
19 СМД7-1591-А Прокладка
20 СМД14-1584 Хомут
21 14Н-1544-2 Кронштейн
22 14-1540 Планка зажима
23 14-1547-1 Пластина
24 14-1567 Прокладка
25 14-1571 Прокладка
26 14-1573 Хомут
27 14-1574-1 Кронштейн
28 14-1594-А Кронштейн
29 14-1595 Болт зажимной
30 14-1597 Прокладка
31 14-1598 Планка зажима
32 54.15.434 Прокладка
33 60-15123.00 Кольцо уплотнительное
34 М10-6gх85.56.016 Болт ГОСТ 7795-70
35 М8-6gх25.56.016 Болт ГОСТ 7796-70
36 М10-6gх25.56.016 Болт ГОСТ 7796-70
37 М10-6gх30.56.016 Болт ГОСТ 7796-70
38 М3-6Н.6.016 Гайка ГОСТ 2524-70
39 8.65Г.05 Шайба ГОСТ 6402-70
40 10.65Г.05 Шайба ГОСТ 6402-70
41 10х1.5.016 Шайба ГОСТ 10450-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
