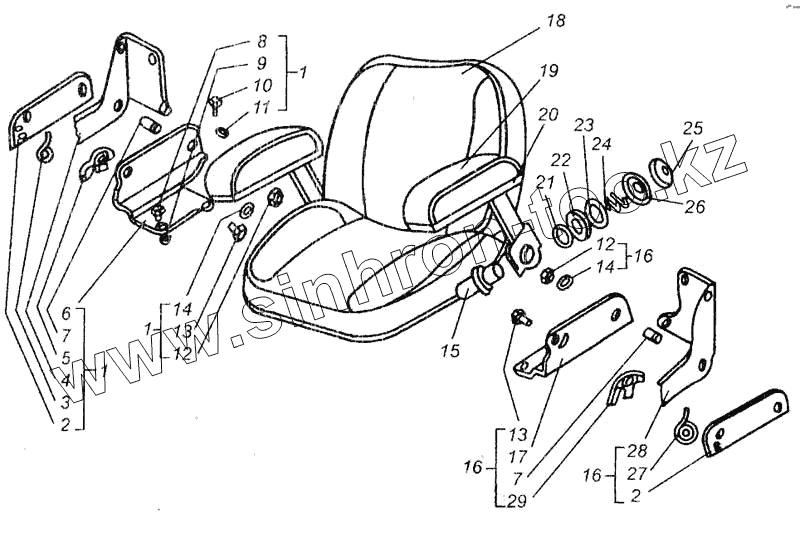

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Сиденье. Сборка сиденья

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

4

5

6

7

7

8

9

10

11

12

12

13

13

14

14

15

16

16

16

17

18

19

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
70-6800010	70-6800010		Сиденье
1	70-6800015		Замок
2	70-6800011		Корпус
3	А35-6105008		Пружина
4	70-6800014		Кронштейн
5	70-6800012		Защелка
6	70-6800030		Кронштейн
7	70-6800013		Втулка
8	М8.6gх16.99.35		Болт ГОСТ 7796-70
9	8Т.65Г.05		Шайба ГОСТ 6402-70
10	М12.6gх45.88.35		Болт ГОСТ 7796-70
11	12Т.65Г.05		Шайба ГОСТ 6402-70
12	М12.6Н		Гайка
13	70-6804017		Палец
14	Гайка 20.01 ГОСТ 11371-78		Гайка 20.01 ГОСТ 11371-78
15	70-6806006		Винт
16	70-6800020		Замок
17	70-6800040		Кронштейн
18	70-6803010		Подушка
19	70-6806000		Подлокотник
21	70-6806003		Шайба
22	70-6806001		Фрикцион
23	70-6806002		Шайба
24	130-3514085		Пружина
25	70-6806060		Рукоятка
26	70-6806004		Обойма
27	А35-6105008		Пружина
28	70-6800021		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
