Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Шторка радиатора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22

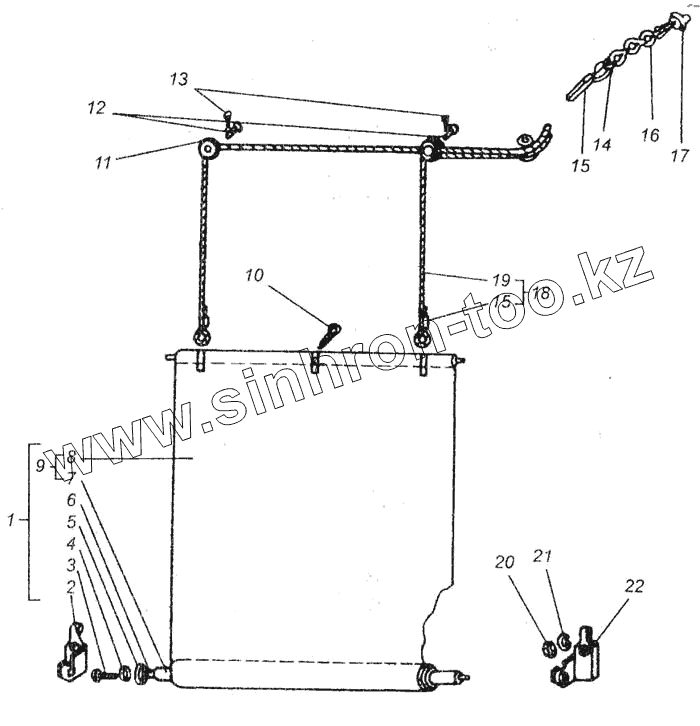

Позиция на иллюстрации Заводской номер детали Название детали
78.14.002 78.14.002 Шторке радиаторе
1 78.14.030 Барабан со шторкой и тросом
2 78.14.201 Угольник правый
3 М6.6gх10.58.016 Винт ГОСТ 17473-72
4 6.65Г Шайба ГОСТ 6402-70
5 6.01 Шайба
6 78.14.203 Валик шторки
7 77.14.021-1 Барабан шторки
8 77.14.117-1 Шторка
9 77.14.012 Барабан со шторкой в сборе
10 2х16.005 Шплинт ГОСТ 397-79
11 77.14.119 Ролик
12 22-6х5х2у.20 Ось ГОСТ 9650-80
13 2х12.005 Шплинт ГОСТ 397-79
14 77.14.118 Кольцо
15 78.14.205 Скоба
16 77.14.129 Фиксатор
17 77.14.052 Цепь с пробкой
18 78.14.031 Трос
19 78.14.101 Трос
20 М8.6.016 Гайка ГОСТ 5915-70
21 8.65Г Шайба ГОСТ 6402-70
22 78.14.032 Угольник левый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
