Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Регулятор пускового двигателя
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36

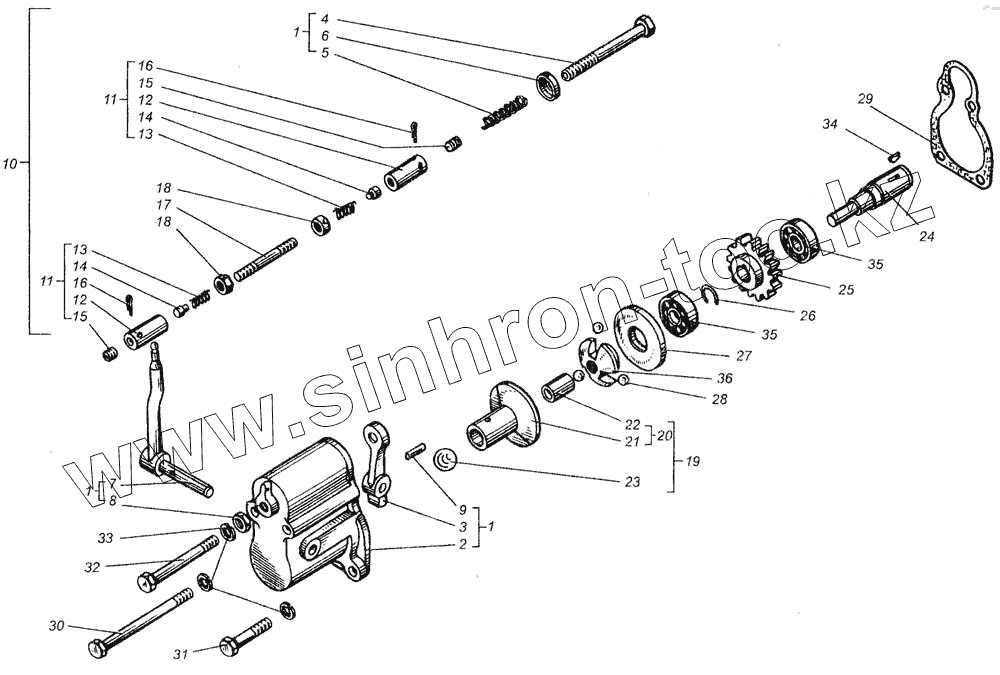

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д27С11-В | Д27С11-В | Регулятор пускового двигателя | |
| 1 | Д27С12-В | Корпус регулятора | |
| 2 | Д27111-Б | Корпус регулятора | |
| 3 | Д27116-Б | Рычаг регулятора | |
| 4 | Д27118 | Болт специальный | |
| 5 | Д27121-Б | Пружина регулятора | |
| 6 | Д27122-А-1 | Шайба пружины упорная | |
| 7 | Д27124-1А | Рычаг регулятора | |
| 8 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 9 | Штифт 3х20 ГОСТ 3129-70 | Штифт 3х20 ГОСТ 3129-70 | |
| 10 | Д27С15 | Тяга регулятора | |
| 11 | Д27С16 | Муфта шаровая | |
| 12 | Д27126 | Корпус муфты | |
| 13 | Д27127-А | Пружина муфгы | |
| 14 | Д27128 | Подпятник шаровой головки | |
| 15 | Д27129 | Пробка муфты | |
| 16 | 2х20.005 | Шплинт ГОСТ 397-79 | |
| 17 | Д27130 | Тяга регулятора | |
| 18 | М6-6Н.6.016 | Гайка ГОСТ 5915-70 | |
| 19 | Д27С21-А | Диск регулятора | |
| 20 | Д27С14 | Диск регулятора с втулкой | |
| 21 | Д27106 | Диск регулятора | |
| 22 | Д27107-А | Втулка | |
| 23 | Б16.669-200 | Шарик | |
| 24 | Д27101 | Вал регулятора | |
| 25 | Д27102-А | Шестерня привода регулятора | |
| 26 | Д27103 | Кольцо стопорное | |
| 27 | Д27104 | Шайба упорная | |
| 28 | Д27105-1 | Диск ведущий | |
| 29 | Д27110-А | Прокладка корпуса регулятора | |
| 30 | М8-6gх115(22).58.016 | Болт ОСТ 23.1.400-74 | |
| 31 | М8-6gх45.56.016 | Болт ГОСТ 7795-70 | |
| 32 | М8-6gх95.56.016 | Болт ГОСТ 7795-70 | |
| 33 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 34 | Шпонка сегментная 4х6,5 ГОСТ 8795-68 | Шпонка сегментная 4х6,5 ГОСТ 8795-68 | |
| 35 | 202 | Подшипник | |
| 36 | К-200 | Шарик ГОСТ 3722-81 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
