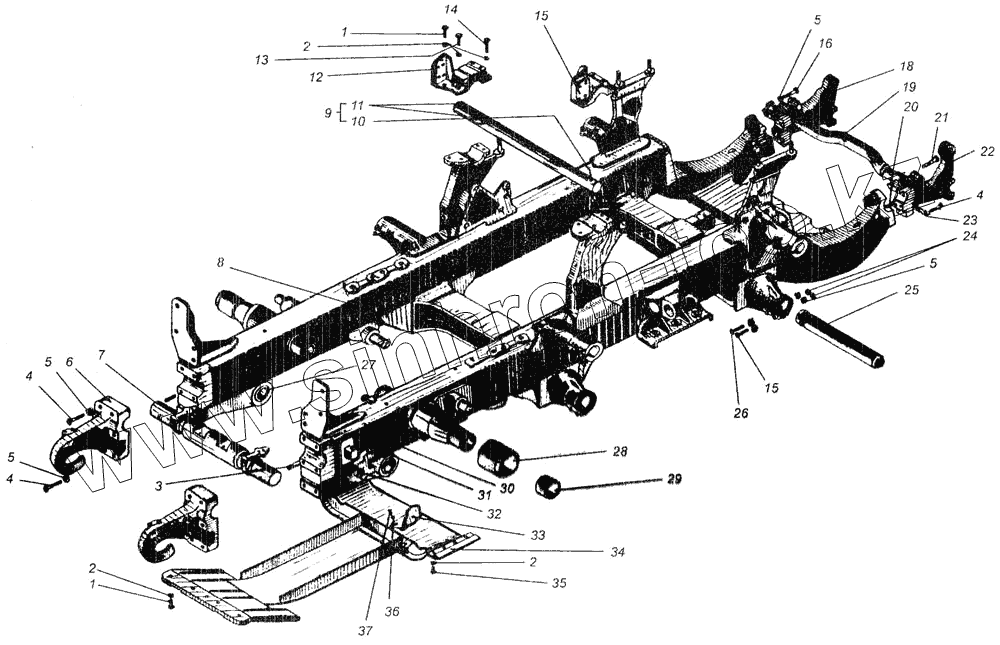

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Рама трактора ДТ-75БВ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
16
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
Б88.30.001 Б88.30.001 Рама
1 М16х1,5.6gх40.58.016 Болт ГОСТ 7796-70
2 16.65Г.05 Шайба ГОСТ 6402-70
3 77.30.203 Штифт
4 М20х1,5х80.88.40Х.016 Болт ГОСТ 7795-70
5 20.65Г.05 Шайба ГОСТ 6402-70
6 Б77.30.303-3 Бугель передний
7 Б77.30.066-1 Ось передняя
8 Б88.30.011 Рама сварная
9 88.30.024-1 Ось верхняя в сборе
10 88.30.113-1 Ось верхняя
11 16h 8х32 Штифт ГОСТ 3128-70
12 77.30.144-1 Головка верхняя правая
13 М16х1,5.6gх60.58.016 Болт ГОСТ 7795-70
14 М16х1,5.6gх65.58.016 Болт ГОСТ 7795-70
16 54.30.448 Болт
17 77.30.020-6 Ось задняя
18 77.30.122-6 Кронштейн соединительный правый
19 77.30.120-2 Ось задняя
20 16h 8х50 ШтифтГОСТ3128-70
21 М20х1,5х95 (50) 88.40Х.016 Болт ГОСТ 7795-70
22 77.30.121-6 Кронштейн соединительный левый
23 77.30.139 Пластина стопорная заднего кронштейна
24 М20х1,5.6.016 Гайка ГОСТ 5915-70
25 77.30.018-А Цапфа
26 54.30.434 Болт
27 77.30.143-1 Головка верхняя левая
28 Б77.30.315-А Втулка
28 Б77.30.315-А Втулка
29 Б77.30.328 Втулка большая
30 Б77.30.329 Втулка малая
31 М14.6gх80.58.016 Болт ГОСТ7795-70
32 14.65Г.05 Шайба ГОСТ 6402-70
33 Б77.30.313-2 Упор
34 Б77.30.335 Щиток сливной
35 Б77.30.072-1 Поддон передний
36 М16 6gх32.58.016 Болт ГОСТ 7796-70
37 10.65Г.05 Шайба ГОСТ 6402-70
38 М10.6gх18.58.016 Болт ГОСТ 7796-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
