Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Поршень с шатуном

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20

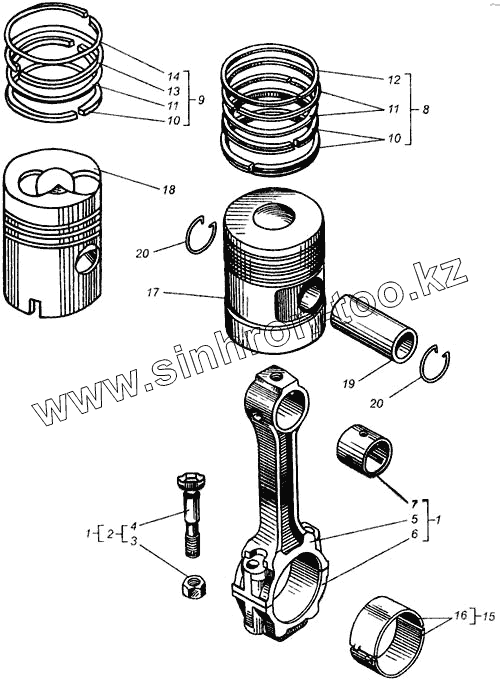

Позиция на иллюстрации Заводской номер детали Название детали
22-03С1А-01 22-03С1А-01 Поршень с шатуном
20-03С2 20-03С2 Шатун
14Н-03С1-Б 14Н-03С1-Б Поршень с шатуном
А23.01-8401А1 А23.01-8401А1 Вкладыш шатуна
А23.01-84-20ТБ А23.01-84-20ТБ Комплект шатунных вкладышей (0,1, 02, 03, 04, 05)
1 14Н-03С2-А Шатун
2 А20.02.000 Болт шатунный с гайкой
3 А20.02.001 Гайка
4 А20.02.002 Болт шатунный
5 20-0301 Шатун
6 20-0302 Крышка
7 А57.01.006 Втулка шатуна
8 14-03С6-И Комплект поршневых колец
9 22-03С6А-01 Комплект поршневых колец
10 А27.13.50.000 Кольцо маслосъемное
11 А27.00.023 Кольцо компрессионное
12 А27.00.008 Кольцо компрессионное
13 А27.03.02.101 Кольцо компрессионное
14 А27.03.02.103 Кольцо компрессионное
15 А23.01-84-14Асб Комплект шатунных вкладышей (Н1, Н2, Р1, Р2, РЗ, Р4)
16 А23.01-8402 Вкладыш шатуна
17 14Н-0305-А Поршень
18 22-0305А-01 Поршень
19 СМД9-0306-1А Палец поршневой
20 СМД9-0307 Кольцо стопорное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
