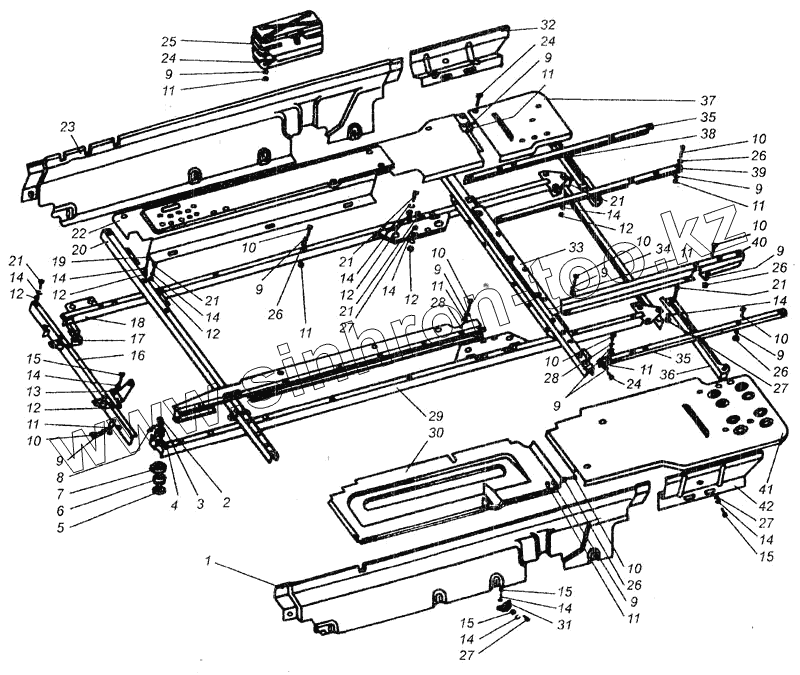

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Обшивка. Основание в сборе
1
2
3
4
6
7
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
16
17
18
19
20
21
21
21
21
21
21
22
23
24
24
24
25
26
26
26
26
26
27
27
27
27
28
28
29
29
30
31
32
33
34
35
35
36
37
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 88.47.066-3 | 88.47.066-3 | Основание | |
| 1 | 88.47.187 -3 | Лист боковой задний левый | |
| 2 | М16х1,5.8 | Гайка ГОСТ 5915-70 | |
| 3 | 16.01 | Шайба ГОСТ 11371-68 | |
| 4 | К77.47.089 | Подушка верхняя | |
| 6 | К77.47.090 | Подушка нижняя | |
| 7 | 85.47.237 | Обойма подушки | |
| 8 | 4х36-001 | Шплинт ГОСТ 397-79 | |
| 9 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 10 | М10.6gх25.88.35.016 | Болт ГОСТ 7796-70 | |
| 11 | М10.6.016 | Гайка ГОСТ 5915-70 | |
| 12 | М12.6.016 | Гайка ГОСТ 5915-70 | |
| 13 | 88.47.321 | Кронштейн основания управления | |
| 14 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 15 | М12.6gх25.88.35.016 | Болт ГОСТ 7796-70 | |
| 16 | 88.47.045 | Угольник передний | |
| 17 | К77.47.355 | Обойма правая передняя | |
| 18 | 88.47.037 | Угольник правый | |
| 19 | М12.6gх70.88.35.016 | Болт ГОСТ 7796-70 | |
| 20 | 88.47.079-4 | Балка поперечная передняя | |
| 21 | М12.6gх30.88.35.016 | Болт ГОСТ 7796-70 | |
| 22 | 88.47.232-2 | Крыло правое | |
| 23 | 88.47.186-3 | Лист боковой задний правый | |
| 24 | М10.6gх20.88.35.016 | Болт ГОСТ 7796-70 | |
| 25 | 88.47.065 | Ящик для инструмента | |
| 26 | 10.01 | Шайба ГОСТ 11371-78 | |
| 27 | 12.01 | Шайба ГОСТ 11371-68 | |
| 28 | 88.47.021-2 | Опора в сборе | |
| 29 | 88.47.038 | Угольник левый | |
| 30 | 88.47.236-1 | Поддон бака | |
| 31 | 88.47.317 | Кронштейн нижних листов | |
| 32 | 88.47.319 | Закрылок правый | |
| 33 | 88.47.042 | Балка поперечная задняя | |
| 34 | 88.47.283 | Угольник задний | |
| 35 | 88.47.239-2 | Угольник | |
| 36 | 88.47.238-1 | Кронштейн левый | |
| 37 | 88.47.284-1 | Подкрылок | |
| 39 | 88.47.281 | Кронштейн правый | |
| 40 | 88.47.240-1 | Кронштейн левый | |
| 41 | 88.47.233-3 | Крыло левое | |
| 42 | 88.47.320 | Закрылок левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
