Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Оборудование кабины. Обогрев кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
9
9
10
11
12
12
13

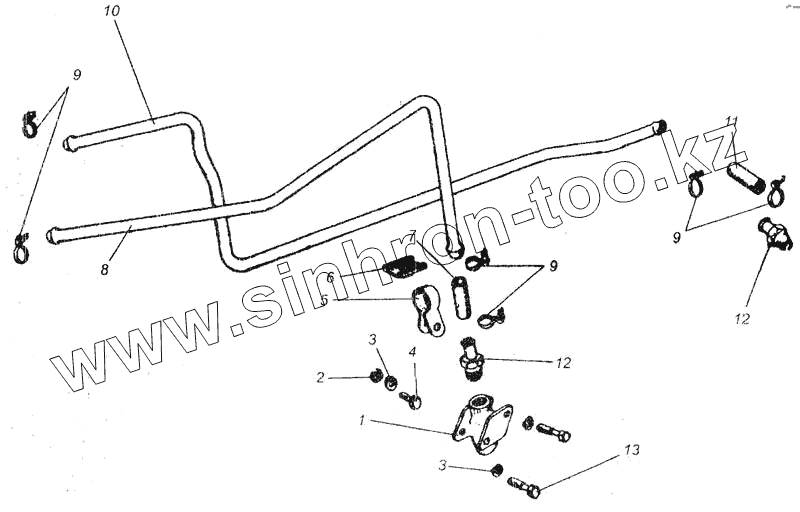

Позиция на иллюстрации Заводской номер детали Название детали
78.46.025 78.46.025 Система обогрева
1 78.46.194 Фланец
2 М8.6.016 Гайка ГОСТ 5915-70
3 8.65Г.05 Шайба ГОСТ 6402-70
4 М8.6gх16.88.35.016 Болт ГОСТ 7796-70
5 88.46.230 Хомут
6 88.46.242 Прокладка
7 88.46.254 Шланг
8 78.46.252 Труба
9 77.06.011 Хомутик стяжной
10 78.46.253 Труба
11 78.46.321 Шланг
12 88.46.251 Штуцер
13 М8.6gх60.58.016 Болт ГОСТ 7795-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
