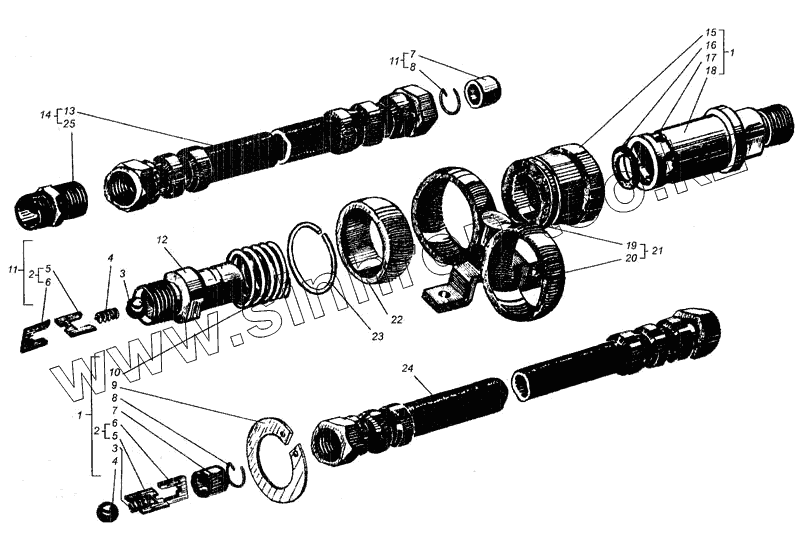

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Муфта разрывная
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75.61.001 | 75.61.001 | Муфта разрывная в сборе | |
| Н.036.52.000 | Н.036.52.000 | Муфта разрывная | |
| 1 | Н.036.52.100 | Корпус левый | |
| 2 | Н.036.52.110 | Крестовина | |
| 3 | Н.036.50.104 | Пружина | |
| 4 | Шарик 16,669Н ГОСТ 3722-60 | Шарик 16,669Н ГОСТ 3722-60 | |
| 5 | Н.036.52.112 | Крестовина верхняя | |
| 6 | Н.036.52.111 | Крестовина нижняя | |
| 7 | Н.036.52.103 | Втулка опорная | |
| 8 | Н.036.52.102 | Кольцо стопорное | |
| 9 | 1Б42 | Кольцо | |
| 10 | Н.036.52.104 | Пружина | |
| 11 | Н.036.52.200 | Корпус правый | |
| 12 | Н.036.52.201 | Корпус правый | |
| 14 | Н.036.85.800 | Рукав высокого давления армированный | |
| 15 | Н.036.52.105 | Втулка запорная | |
| 16 | 025-030-33-2-2 | Кольцо ГОСТ 9833-73 | |
| 17 | Шарик 50 IV 5.556Р ГОСТ 3722-60 | Шарик 50 IV 5.556Р ГОСТ 3722-60 | |
| 18 | Н.036.52.101 | корпус левый | |
| 19 | 75.61.111 | Кронштейн | |
| 20 | 75.61.110-1 | Обойма шарниров | |
| 21 | 75.61.016 | Обойма шарниров с кронштейном в сборе | |
| 22 | 75.61.109-А | Шарнир | |
| 23 | 75.61.108 | Кольцо стопорное | |
| 24 | Н.036.85.080 | Шланг в сборе | |
| 25 | Н.036.02.005 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
