Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Мост задний. Механизм планетарный

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

12

13

14

15

16

17

18

19

20

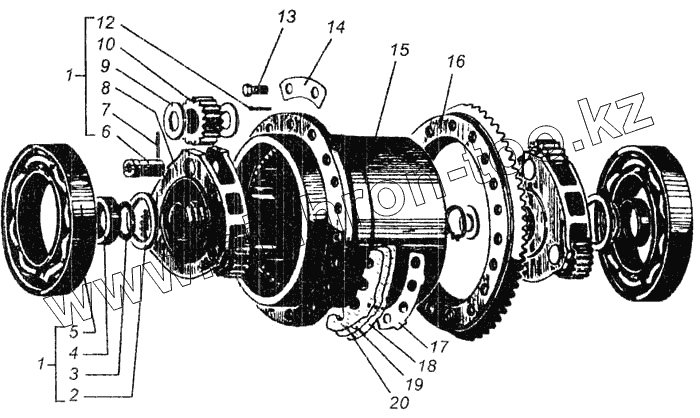

Позиция на иллюстрации	Заводской номер детали		Название детали
77.38.037-А	77.38.037-А		Водило с сателлитами
77.38.046	77.38.046		Водило с заглушкой
77.38.055-Р	77.38.055-Р		Сателлит с осью и роликами
1	77.38.011		Механизм планетарный в сборе
2	77.38.139		Кольцо распорное
3	77.38.106-А		Кольцо
4	77.38.118-1		Кольцо
5	226		Шарикоподшипник радиальный однорядный
6	77.38.122-1		Ось сателлита
7	77.38.140-1		Заклепка
8	77.38.105-2		Водило
9	77.38.123-1		Кольцо
10	77.38.103-2		Сателлит
11	77.38.109-1		Заглушка
12	Шплинт 4х32-001 ГОСТ 397-79		Шплинт 4х32-001 ГОСТ 397-79
13	М14х1,5.6gх35.88.016		Болт ГОСТ 7796-70
14	77.38.132		Пластина замковая
15	77.38.108		Шестерня коронная
16	77.38.121		Шестерня коническая большая
17	77.38.143-А		Шайба замковая
18	77.38.135-А		Прокладка регулировочная
19	77.38.134-А		Прокладка регулировочная
20	77.38.133-А		Прокладка регулировочная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
