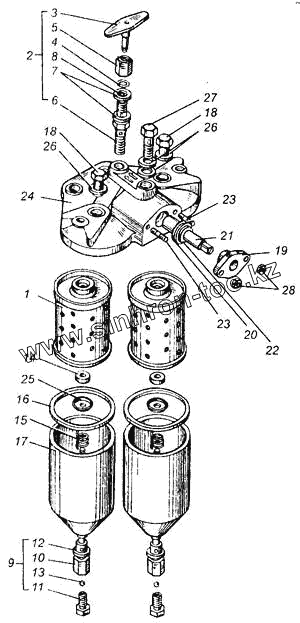

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Многоступенчатый топливный фильтр 2СТФ-3
1
2
3
4
5
6
7
7
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А44.40.000-05 | А44.40.000-05 | Многоступенчатый топливный фильтр тонкой очистки 2СТФ-3 | |
| 1 | А44.11.000-02 | Фильтрующий элемент ЭТФ-3 | |
| 2 | А44.13.000-02 | Вентиль продувочный | |
| 3 | А44.13.100 | Игла продувочного вентиля | |
| 4 | А44.13.001 | Кольцо уплотнительное | |
| 5 | А44.13.002 | Гайка | |
| 6 | А44.13.003-02 | Болт специальный | |
| 7 | Э01-161-3010 | Прокладка | |
| 7 | БV15,5ммР | Шарик ГОСТ 3722-60 | |
| 9 | Э01-161-014.6 | Болт стяжной с запорным болтом | |
| 10 | Э01-161-014.5 | Болт стяжной | |
| 11 | А44.10.003 | Болт запорный | |
| 12 | Э01-161-301.0 | Прокладка | |
| 13 | БV17ммР | Шарик ГОСТ3722-60 | |
| 14 | А44.10.002 | Сальник | |
| 15 | А44.10.004 | Пружина | |
| 16 | А44.10.005 | Прокладка | |
| 17 | Э01-161-385.1 | Стакан | |
| 18 | А44.20.001 | Гайка стяжная | |
| 19 | А44.20.014 | Фланец сальника | |
| 20 | А44.20.015 | Шайба упорная | |
| 21 | А44.20.016-03 | Пробка крана | |
| 22 | А44.20.018 | Кольцо уплотнительное | |
| 23 | А44.20.019 | Шпилька | |
| 24 | А44.40.006 | Корпус фильтра | |
| 25 | Э01-61-107.0 | Тарелка сальника | |
| 26 | Э01-161-301.0 | Прокладка | |
| 27 | А12.01.003-03 | Болт поворотного угольника | |
| 28 | М6.4.01.9 | Гайка ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
