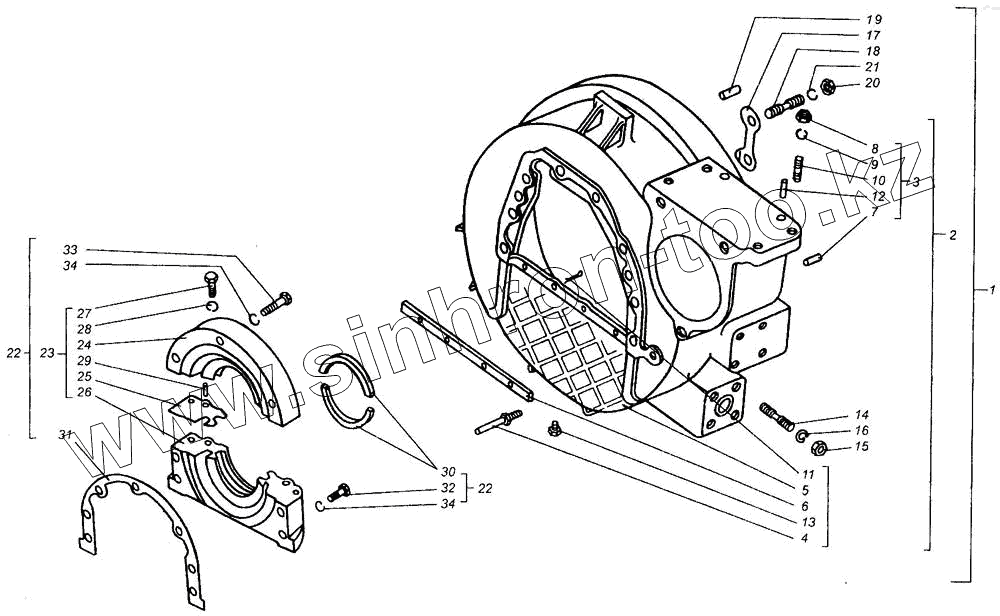

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Картер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14-01С3 | Картер маховика | |
| 2 | 14-01С5 | Картер маховика | |
| 3 | 14-01С16 | Картер маховика | |
| 4 | СМД55У-01С8 | Шпилька установочная | |
| 5 | 20-103 | Картер маховика | |
| 6 | СМД14-0138 | Уплотнение картера | |
| 7 | 14-0199 | Штифт | |
| 8 | М12-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 9 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 10 | М12-То3/6gх35.56.016 | Шпилька ГОСТ 22036-76 | |
| 11 | 3,2х20.005 | Шплинт ГОСТ 397-79 | |
| 12 | 10С3х25 | Штифт | |
| 13 | Пробка КГ 1/4" III МТСХМ | Пробка КГ 1/4" III МТСХМ | |
| 14 | 14-0115 | Шпилька картера маховика | |
| 15 | М14-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 16 | 14.65Г.05 | Шайба ГОСТ 6402-70 | |
| 17 | 14-0123-1 | Шайба специальная | |
| 18 | 14-0121 | Шпилька картера маховика | |
| 19 | СМД55-0410 | Штифт установочный | |
| 20 | М16х1,5.6Н.8016 | Гайка ГОСТ 5927-70 | |
| 21 | 16.65Г.05 | Шайба ГОСТ 6402-70 | |
| 22 | 14-01С7 | Уплотнение коленчатого вала | |
| 23 | 14-01С9 | Корпус уплотнения | |
| 24 | СМД55У-0104 | Корпус уплотнения верхний | |
| 25 | 14-0148 | Прокладка | |
| 26 | 14-0176 | Корпус уплотнения нижний | |
| 27 | М10-6gх25.56.016 | Болт ГОСТ 7796-70 | |
| 28 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 29 | 8С3х20 | Штифт | |
| 30 | СМД55-0134 | Сальник | |
| 31 | СМД14-0149 | Прокладка | |
| 32 | М10-6gх25.56.016 | Болт ГОСТ 7796-70 | |
| 33 | М10-6gх40.56.016 | Болт ГОСТ 7796-70 | |
| 34 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
