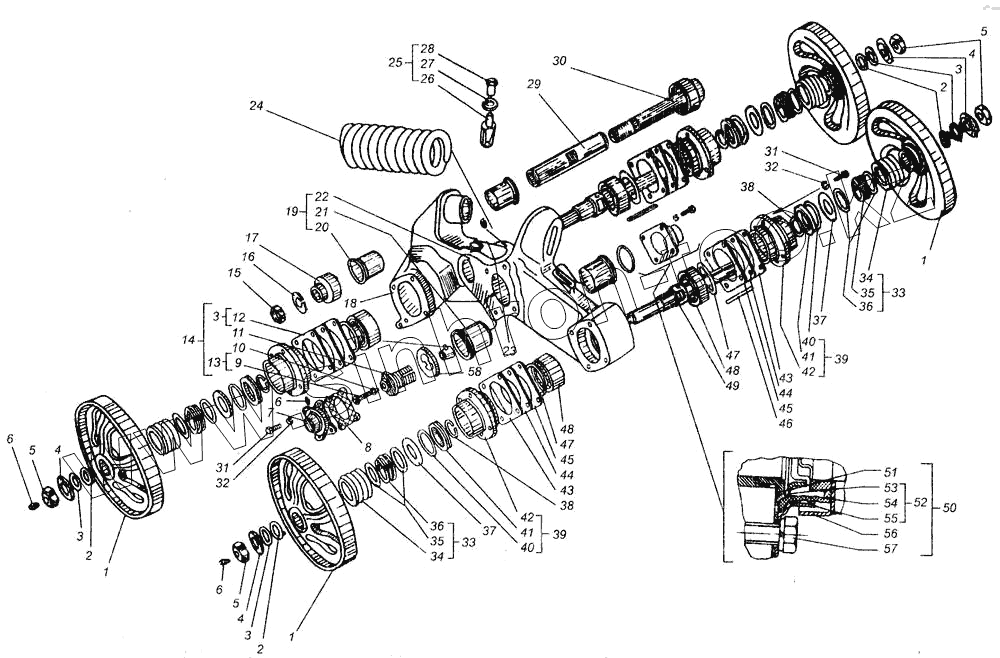

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Каретка подвески
1
1
1
2
2
2
3
3
3
3
4
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.31.002-1 | 85.31.002-1 | Каретка подвески передняя левая и задняя правая | |
| 85.31.019 | 85.31.019 | Подножка | |
| 85 31.020 | 85 31.020 | Установка подножки | |
| 85.31.001-1 | 85.31.001-1 | Каретка подвески передняя правая и задняя левая | |
| 85.31.128-А | 85.31.128-А | Болт | |
| Подшипник роликовый | Подшипник роликовый | Подшипник роликовый | |
| Подшипник роликовый | Подшипник роликовый | Подшипник роликовый | |
| 1 | 54.31.021-И | Каток опорный | |
| 1 | 54.31.021-И | Каток опорный | |
| 2 | 85.31.144 | Кольцо | |
| 2 | 85.31.144 | Кольцо | |
| 3 | 54.31.478 | Шайба | |
| 3 | 54.31.478 | Шайба | |
| 4 | 85.31.120 | Шайба стопорная | |
| 4 | 85.31.120 | Шайба стопорная | |
| 5 | А31-3-01 | Гайка оси катка | |
| 5 | А31-3-01 | Гайка оси катка | |
| 6 | 2-1МК16.10кп.06 | Пробка ГОСТ 12717-78 | |
| 6 | 2-1МК16.10кп.06 | Пробка ГОСТ 12717-78 | |
| 7 | 77.31.103-А | Крышка | |
| 8 | 77.31.104 | Прокладка | |
| 9 | М20х1.5.8.016 | Гайка ГОСТ 5915-70 | |
| 10 | 20.65Г.05 | Шайба ГОСТ 6402-70 | |
| 11 | 77.31.118 | Гайка цанговая | |
| 12 | 77.31.116-3 | Втулка конусная | |
| 13 | 77.31.014-1Р | Втулка конусная в сборе с болтом | |
| 14 | 85.31.017 | Гайка цанговая | |
| 15 | М30х2.6Н.8.016 | Гайка ГОСТ 15522-70 | |
| 16 | 30Л.65Г.05 | Шайба ГОСТ 6402-70 | |
| 17 | 85.31.124 | Крышка | |
| 18 | 85.31.102-1 | Балансир внутренний | |
| 19 | 85.31.011-1 | Балансир внешний в сборе | |
| 20 | 77.30.133-1 | Втулка малая | |
| 21 | 77.31.111-А | Втулка | |
| 22 | 85.31.101 | Балансир внешний | |
| 23 | 3-МК16.А 12.06 | Пробка ГОСТ 12717-78 | |
| 24 | 85.31.112 | Рессора | |
| 25 | 85.31.012-1Р | Клин | |
| 26 | 85.31.107-1 | Клин | |
| 27 | 22.65Г.05 | Шайба ГОСТ6402-70 | |
| 28 | 85.31.110-2 | Гайка | |
| 29 | 85.31.117 | Ось качания | |
| 30 | 85.31.016-А | Ось | |
| 31 | М12.6gх30.58.016 | Болт ГОСТ 7796-70 | |
| 32 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 33 | 54.31.025 | Чехол уплотнения в сборе | |
| 34 | 54.31.409-1Б | Чехол уплотнения | |
| 36 | 54.31.023 | Пружина уплотнения в сборе | |
| 37 | 54.31.430 | Кольцо уплотнительное малое | |
| 38 | 54.31.472 | Кольцо стопорное | |
| 39 | 54.31.022-1 | Корпус уплотнения в сборе | |
| 40 | 54.31.473 | Кольцо | |
| 41 | 54.31.463-2 | Кольцо уплотнительное | |
| 42 | 54.31.405-2 | Корпус уплотнения внешний | |
| 43 | 54.31.445 | Прокладка регулировочная (0,2 мм) | |
| 44 | 54.31.444 | Прокладка регулировочная (0,6 мм) | |
| 45 | 54.31.406 | Прокладка регулировочная (0,4 мм) | |
| 46 | 2-10х8х70 | Шпонка | |
| 47 | 54.31.474-2 | Кольцо | |
| 48 | 7909М | Подшипник роликовый ГОСТ 333-79 | |
| 49 | 85.31.119-А | Ось катка | |
| 50 | 112.31.029 | Уплотнение | |
| 51 | Т24-4612055 | Кольцо уплотнительное | |
| 52 | 85.31.021 | Уплотнение | |
| 53 | 85.31.130 | Обойма ведущая | |
| 54 | 85.31.023 | Чехол | |
| 55 | 85.31.131 | Обойма внешняя | |
| 56 | 77.30.131-1 | Кольцо защитное | |
| 57 | М12.6gх25.58.016 | Болт ГОСТ 7796-70 | |
| 58 | 77.31.107-1 | Шайба |
