Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Фильтр дизеля СМД-18Н

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

10

11

12

12

13

14

15

16

17

18

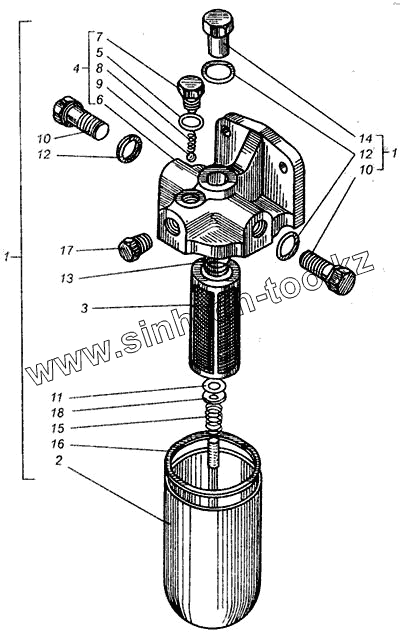

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17К-28С9-А		Фильтр
2	17К-28С10-Б		Колпак
3	17К-28С12-Б		Фильтрующий элемент
4	17К-28С13		Корпус фильтра
5	14-1572		Прокладка
6	17К-2828-1		Корпус фильтра
7	17К-2837		Пробка клапана
8	17К-2847		Пружина клапана
9	БV7,938-200Р		Шарик ГОСТ 3722-81
10	Д18-051		Болт поворотного угольника
11	Д30-1117125		Кольцо уплотнительное
12	СМД7-1539-А		Прокладка
13	Ц90-1212046-3		Кольцо уплотнительное
14	17К-2844		Пробка нажимная
15	17К-2846		Пружина
16	36-1105071		Прокладка клапана
17	КГ1/4"ШМТСХМ		Пробка
18	14-1064		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
