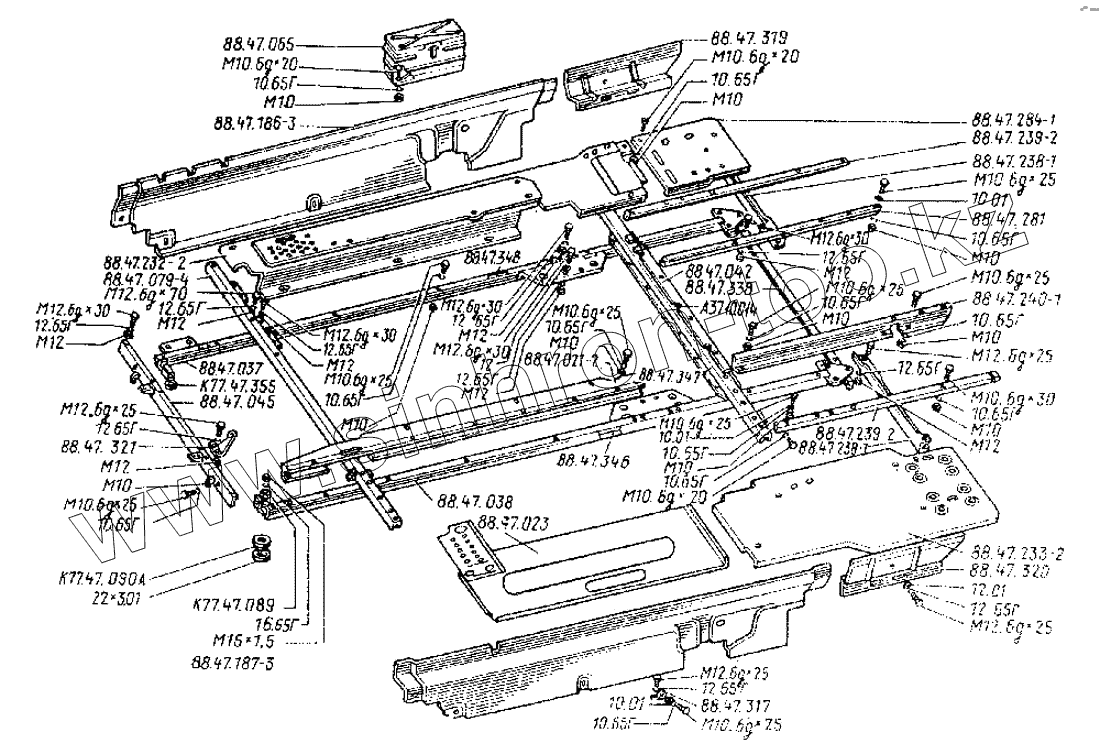

Каталог запасных частей к технике: ВгТЗ ДТ-75Н. Обшивка. Основание в сборе
88.47.348
88.47.284-1
К77.47.089
88.47.239-2
88.47.239-2
88.47.338
88.47.038
88.47.045
88.47.037
88.47.347
88.47.346
88.47.023
10.01
10.01
10.01
12.01
22х3.01
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
88.47.233-2
М10.6gХ30
16.65Г
К77.47.090А
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
88.47.240-1
88.47.079-4
М12.6gх25
М12.6gх25
М12.6gх25
М12.6gх25
М12.6gх30
М12.6gх30
М12.6gх30
М12.6gх30
М12.6gх30
М12.6gх70
М10
М10
М10
М10
М10
М10
М10
М10
М10
М10
М10
М12
М12
М12
М12
М12
М12
М12
М12
М16х1,5
88.47.320
88.47.319
88.47.238-1
88.47.238-1
88.47.042
88.47.317
88.47.321
88.47.281
88.47.232-2
88.47.186-3
88.47.187-3
К77.47.355
88.47.021-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 88.47.348 | 88.47.348 | Уплотнение правое | |
| 88.47.284-1 | 88.47.284-1 | Подкрылок | |
| К77.47.089 | К77.47.089 | Подушка верхняя | |
| К77.47.090А | К77.47.090А | Подушка нижняя | |
| 88.47.239-2 | 88.47.239-2 | Угольник | |
| 88.47.338 | 88.47.338 | Угольник задний | |
| 88.47.038 | 88.47.038 | Угольник левый | |
| 88.47.045 | 88.47.045 | Угольник передний | |
| 88.47.037 | 88.47.037 | Угольник правый | |
| 88.47.347 | 88.47.347 | Уплотнение заднее | |
| 88.47.346 | 88.47.346 | Уплотнение левое | |
| 88.47.023 | 88.47.023 | Поддон | |
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 | |
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 | |
| 22х3.01 | 22х3.01 | Шайба | |
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 | |
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 | |
| 88.47.233-2 | 88.47.233-2 | Крыло правое | |
| М10.6gХ30 | М10.6gХ30 | Болт ГОСТ 7796-70 | |
| 16.65Г | 16.65Г | Шайба ГОСТ 6402-70 | |
| К77.47.090А | К77.47.090А | Подушка нижняя | |
| М10.6gХ25 | М10.6gХ25 | Болт ГОСТ 7796-70 | |
| 88.47.240-1 | 88.47.240-1 | Кронштейн левый | |
| 88.47.079-4 | 88.47.079-4 | Балка поперечная передняя | |
| М12.6gх25 | М12.6gх25 | Болт | |
| М12.6gх30 | М12.6gх30 | Болт | |
| М12.6gх70 | М12.6gх70 | Болт | |
| М10 | М10 | Гайка ГОСТ 5915-70 | |
| М12 | М12 | Гайка ГОСТ 5915-70 | |
| М16х1,5 | М16х1,5 | Гайка | |
| 88.47.320 | 88.47.320 | Закрылок левый | |
| 88.47.319 | 88.47.319 | Закрылок правый | |
| 88.47.238-1 | 88.47.238-1 | Кронштейн левый | |
| 88.47.042 | 88.47.042 | Балка поперечная задняя | |
| 88.47.317 | 88.47.317 | Кронштейн нижних листов | |
| 88.47.321 | 88.47.321 | Кронштейн основания управления | |
| 88.47.281 | 88.47.281 | Кронштейн правый | |
| 88.47.233-3 | 88.47.233-3 | Крыло левое | |
| 88.47.232-2 | 88.47.232-2 | Крыло правое | |
| 88.47.186-3 | 88.47.186-3 | Лист боковой задний правый | |
| 88.47.187-3 | 88.47.187-3 | Лист боковом задний левый | |
| К77.47.355 | К77.47.355 | Обойма правая передняя | |
| 88.47.021-2 | 88.47.021-2 | Опора в сборе | |
| 88.47.066-3 | 88.47.066-3 | Основание |
