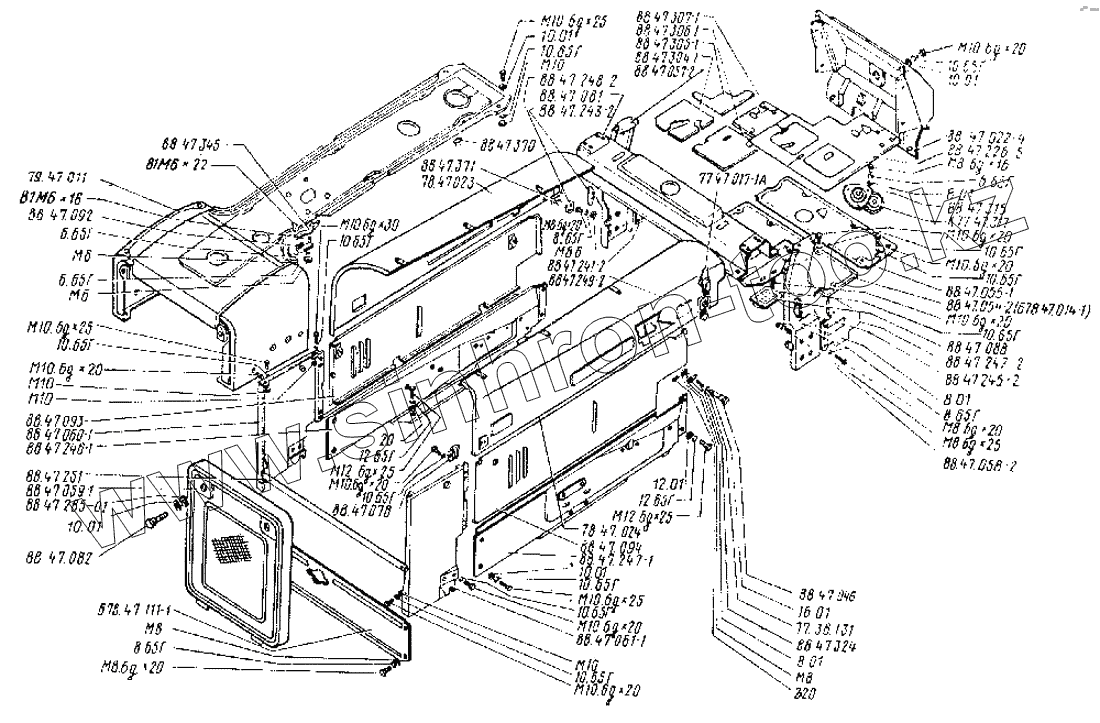

Каталог запасных частей к технике: ВгТЗ ДТ-75Н. Обшивка
Б78.47.014-1
88.47.345
К77.47.317
88.47.251
88.47.057-2
88.47.058-2
88.47.046
88.47.059-1
88.47.054-2
88.47.285-01
88.47.055-1
88.47.307-1
88.47.306-1
88.47.305-1
88.47.304-1
88.47.092
88.47.243-2
88.47.245-2
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
77.36.131
М12.6gХ25
М12.6gХ25
88.47.241-2
88.47.242-2
79.47.011
12.65Г
12.65Г
88.47.081
8.65Г
8.65Г
8.65Г
6.65Г
6.65Г
6.65Г
16.01
12.01
10.01
10.01
10.01
10.01
8.01
8.01
8.01
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
В1М6х16
88.47.082
88.47.371
88.47.370
М10.6gх30
М10.6gх25
М10.6gх25
М10.6gх25
В1М6х22
М8.6gх25
М8.6gх20
М8.6gх20
М8.6gх20
М8.6gх16
88.47.093
88.47.060-1
88.47.094
88.47.061-1
78.47.023
88.47.315
88.47.246-1
88.47.248-2
88.47.249-2
Б78.47-111-1
88.47.022-4
88.47.088
88.47.078
78.47.024
88.47.226-5
77.47.017-1А
88.47.324
М10
М10
М10
М10
М8
М8
М8
М6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б78.47.014-1 | Б78.47.014-1 | Пол передний | |
| 88.47.345 | 88.47.345 | Фиксатор | |
| К77.47.317 | К77.47.317 | Уплотнение | |
| 88.47.251 | 88.47.251 | Стяжка нижняя | |
| 88.47.057-2 | 88.47.057-2 | Стойка правая | |
| 88.47.058-2 | 88.47.058-2 | Стойка левая | |
| 88.47.046 | 88.47.046 | Ручка | |
| 88.47.059-1 | 88.47.059-1 | Решетка | |
| 77.47.131 | 77.47.131 | Пружина | |
| 88.47.054-2 | 88.47.054-2 | Пол передний | |
| 88.47.285-01 | 88.47.285-01 | Шайба | |
| 88.47.055-1 | 88.47.055-1 | Пол задний | |
| 88.47.307-1 | 88.47.307-1 | Подкладка | |
| 88.47.306-1 | 88.47.306-1 | Подкладка | |
| 88.47.305-1 | 88.47.305-1 | Подкладка | |
| 88.47.304-1 | 88.47.304-1 | Подкладка | |
| 88.47.092 | 88.47.092 | Петля | |
| 88.47.243-2 | 88.47.243-2 | Опора правая | |
| 88.47.245-2 | 88.47.245-2 | Опора левая | |
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 | |
| 77.36.131 | 77.36.131 | Пружина внутренняя | |
| М12.6gХ25 | М12.6gХ25 | Болт ГОСТ 7796-70 | |
| 88.47.241-2 | 88.47.241-2 | Щиток правый | |
| 88.47.242-2 | 88.47.242-2 | Щиток левый | |
| 79.47.011 | 79.47.011 | Щит | |
| 22х3.01 | 22х3.01 | Шайба | |
| 16.65Г | 16.65Г | Шайба ГОСТ 6402-70 | |
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 | |
| 88.47.081 | 88.47.081 | Опора | |
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 | |
| 6.65Г | 6.65Г | Шайба ГОСТ 6402-70 | |
| 5.65Г | 5.65Г | Шайба ГОСТ 6402-70 | |
| 20.01 | 20.01 | Шайба ГОСТ 11371-78 | |
| 16.01 | 16.01 | Шайба ГОСТ 11371-68 | |
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 | |
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 | |
| 8.01 | 8.01 | Шайба | |
| М10.6gх20 | М10.6gх20 | Болт | |
| В1М6х16 | В1М6х16 | Винт | |
| М5.6gх8 | М5.6gх8 | Винт | |
| 88.47.082 | 88.47.082 | Винт | |
| 88.47.371 | 88.47.371 | Буфер | |
| 88.47.370 | 88.47.370 | Буфер | |
| М20х1,5х45 | М20х1,5х45 | Болт | |
| М10.6gх30 | М10.6gх30 | Болт | |
| М10.6gх25 | М10.6gх25 | Болт | |
| В1М6х22 | В1М6х22 | Винт | |
| М8.6gх25 | М8.6gх25 | Болт | |
| М8.6gх20 | М8.6gх20 | Болт | |
| М8.6gх16 | М8.6gх16 | Болт | |
| 88.47.093 | 88.47.093 | Боковина правая | |
| 88.47.060-1 | 88.47.060-1 | Боковина правая | |
| 88.47.094 | 88.47.094 | Боковина левая | |
| 88.47.061-1 | 88.47.061-1 | Боковина левая | |
| 78.47.023 | 78.47.023 | Боковина верхняя правая | |
| 88.47.315 | 88.47.315 | Колпак | |
| 79.47.001 | 79.47.001 | Обшивка | |
| 88.47.246-1 | 88.47.246-1 | Лист боковой передний правый | |
| 88.47.248-2 | 88.47.248-2 | Крючок задний правый | |
| 88.47.249-2 | 88.47.249-2 | Крючок задний левый | |
| Б78.47-111-1 | Б78.47-111-1 | Крышка передняя | |
| 88.47.022-4 | 88.47.022-4 | Крышка задняя | |
| 88.47.088 | 88.47.088 | Крышка | |
| 88.47.078 | 88.47.078 | Кронштейн усилителя | |
| 78.47.024 | 78.47.024 | Боковина верхняя левая | |
| 88.47.226-5 | 88.47.226-5 | Коврик | |
| 77.47.017-1А | 77.47.017-1А | Защелка | |
| 88.47.324 | 88.47.324 | Захват | |
| М16х1,5.6Н | М16х1,5.6Н | Гайка | |
| М12 | М12 | Гайка ГОСТ 5915-70 | |
| М10 | М10 | Гайка ГОСТ 5915-70 | |
| М8 | М8 | Гайка | |
| М6 | М6 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
