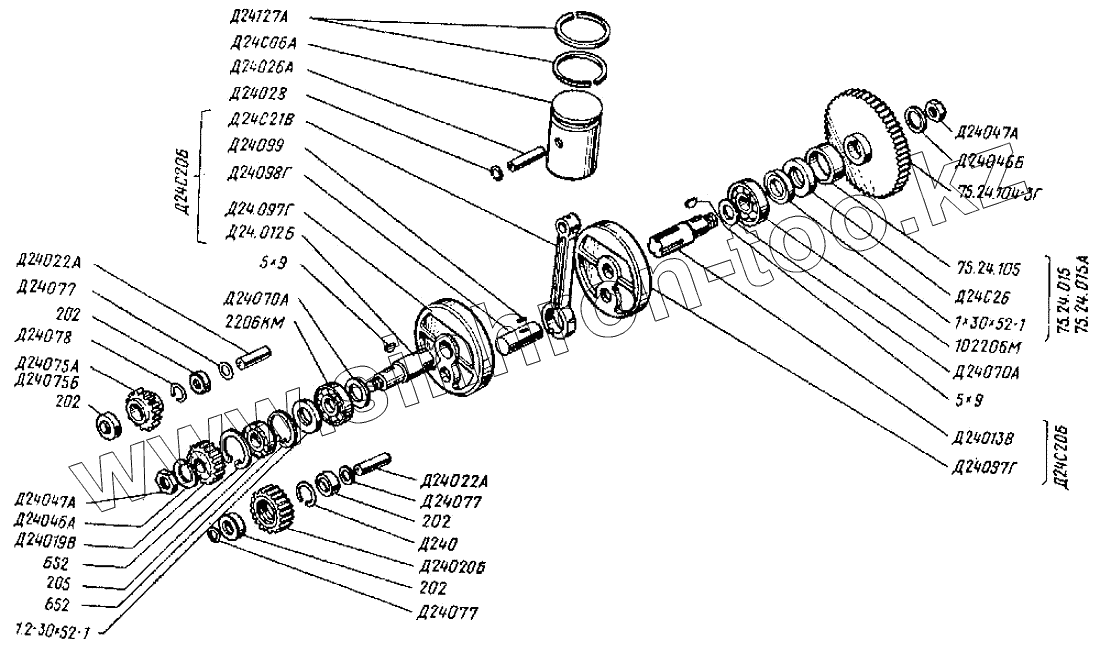

Каталог запасных частей к технике: ВгТЗ ДТ-75Н. Кривошипно-шатунный механизм
202
202
202
202
Д24С97Г
5х9
5х9
Д24С21В
Д24046Б
Д24070А
Д24070А
Д24077
Д24077
Д24077
75.24.015(75.24.015А)
Д24С26
Д24099
Д24С06Б
Д24012Б
Д24013В
102206М
2206КМ
205
Д24С20Б
Д24С20Б
Д24026А
Д24098Г
Д24022А
Д24022А
75.24.104-3Г
1.2-30х52-1
Д24127А
Д24078
Д24028
Б52
Б52
Д24020Б
Д24019В
Д24047А
Д24047А
75.24.105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202 | 202 | Подшипник | |
| Д24С97Г | Д24С97Г | Щека | |
| 5х9 | 5х9 | Шпонка сегментная | |
| Д24С21В | Д24С21В | Шатун | |
| Д24046Б | Д24046Б | Шайба замковая | |
| Д24070А | Д24070А | Шайба дистанционная | |
| Д24077 | Д24077 | Шайба | |
| 75.24.015(75.24.015А) | 75.24.015(75.24.015А) | Уплотнение | |
| Д24С26 | Д24С26 | Сальник | |
| Д24099 | Д24099 | Ролик 5х8 111А | |
| Д24С06Б | Д24С06Б | Поршень | |
| Д24012Б | Д24012Б | Полуось передняя | |
| Д24013В | Д24013В | Полуось задняя | |
| 102206М | 102206М | Подшипник | |
| 2206КМ | 2206КМ | Подшипник | |
| 205 | 205 | Подшипник | |
| Д24С20Б | Д24С20Б | Вал коленчатый | |
| Д24026А | Д24026А | Палец поршня | |
| Д24098Г | Д24098Г | Палец кривошипа | |
| Д24022А | Д24022А | Палец | |
| 75.24.104-3Г | 75.24.104-3Г | Маховик | |
| 1.2-30х52-1 | 1.2-30х52-1 | Манжета | |
| Д24127А | Д24127А | Кольцо хромированное | |
| Д24078 | Д24078 | Кольцо стопорное | |
| Д24028 | Д24028 | Кольцо стопорное | |
| Б52 | Б52 | Кольцо | |
| Д24075А/Д24075Б | Д24075А/Д24075Б | Колесо Зубчатое | |
| Д24020Б | Д24020Б | Колесо зубчатое | |
| Д24019В | Д24019В | Колесо зубчатое | |
| Д24047А | Д24047А | Гайка | |
| 75.24.105 | 75.24.105 | Втулка подшипников |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
