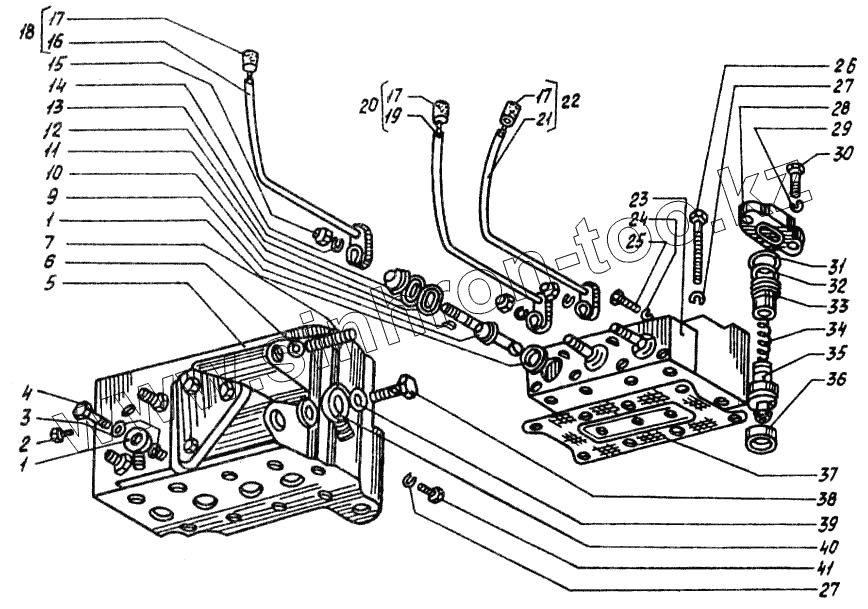

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Установка распределителя. Рычаги

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано ВТ-100Д (2015) ДТ-75 ДТ-75В, ДТ-75БВ, ДТ75Н ДТ-75М (1996) ДТ-75МВ (2002) ДТ-75Н (1987)

Схема > Не выбрано Кабина Оборудование кабины Оборудование кабины. Омыватель переднего стекла Обшивка трактора. Основание и опора Дверь кабины Установка сиденья Сиденье водителя Четырехзвенник Оборудование кабины. Система обогрева Установка вентиляционная Установка вентиляционная. Крыльчатка Обшивка трактора Общий вид дизеля А-41 (вид справа) Общий вид дизеля А-41 (вид слева) Рисованное оглавление дизеля А-41 Блок-картер Блок-картер Картер шестерен Поршень и шатун Коленчатый вал Механизм газораспределения Головка цилиндров Головка цилиндров Крышка картера нижняя Генератор и счетчик моточасов Пусковое устройство Пусковое устройство Насос масляный Насос масляный Маслоочиститель полнопоточный центробежный Механизм уравновешивания Радиатор масляный Управление дизелем Управление запуском дизеля Установка подогревателя ПЖБ-200 Пульт подогревателя ПЖБ-200 Установка дизеля Воздухоочиститель Топливная система Топливная система Топливный насос Топливный насос Топливоподкачивающий насос (помпа) Регулятор топливного насоса Форсунка Арматура топливная и топливопроводы Баки топливные Выпускная система Водяной насос и вентилятор Радиатор водяной Шторка радиатора Муфта сцепления Коробка передач. Крышка коробки передач Коробка передач. Вал заднего хода и дополнительный Коробка передач. Валы первичный и вторичный Коробка передач. Валы первичный и вторичный Передача карданная Передача карданная (трактор, оборудованный ходоуменьшителем или реверс-редуктором) Мост задний. Коробка управления. Рычаги Мост задний. Шкивы Мост задний. Водило в сборе Мост задний Передача конечная Ходоуменьшитель. Крышка верхняя Ходоуменьшитель. Вал пониженных скоростей Ходоуменьшитель. Вал ведущий Ходоуменьшитель. Вал промежуточный и резервных скоростей Реверс-редуктор. Крышка верхняя Реверс-редуктор. Валы и шестерни Рама трактора Каретка подвески Колесо направляющее Ролик поддерживающий Гусеница Управление трактором Управление трактором. Тяги, рычаги. Управление трактором. Тяга КПП Электрооборудование трактора Электрооборудование трактора. Приборы Электрооборудование трактора. Приборы. Провода Тягово-сцепное устройство Установка сцепки СА-2 Устройство прицепное Вал отбора мощности Вал отбора мощности. Вал ведомый Привод гидравлического насоса Привод гидравлического насоса Цилиндр основной Цилиндр выносной Цилиндр выносной. Шланги Бак масляный Установка распределителя. Рычаги Установка распределителя. Распределитель Маслопроводы гидросистемы Гидроусилитель Гидроусилитель управления Механизм навески Механизм навески. Тяги и растяжки Механизм навески. Стяжка Муфта разрывная Комплект инструмента и приспособлений Комплект инструмента и принадлежности. Ключи Комплект инструмента и принадлежности Общий вид трактора ДТ-75МВ Рисованное оглавление шасси трактора ДТ-75МВ

Позиция на иллюстрации	Заводской номер детали		Название детали
78.64.001	78.64.001		Установка распределителя
1	Пробка КГ 1/4" ГОСТ 12720-67		Пробка КГ 1/4" ГОСТ 12720-67
1	77.64.106А		Угольник поворотный
3	77.64.114		Шайба малая
4	77.64.105		Болт
5	Р80-3-004-10		Корпус распределителя
6	017-021-25-2-2		Кольцо уплотнительное
7	Н.036.04.005		Штуцер проходной
8	Р75-064		Кольцо нижнее
9	Р75-054Б		Рычаг
10	Шпонка 3х6,5 ГОСТ 24071-80		Шпонка 3х6,5 ГОСТ 24071-80
11	НШ16-0505037		Кольцо уплотнительное
12	Р75-065		Кольцо верхнее
13	Р75-056М		Чехол
14	Шайба 12 65Г ГОСТ 6402-70		Шайба 12 65Г ГОСТ 6402-70
15	Гайка М12х1,25.4.016 ГОСТ 11860-73		Гайка М12х1,25.4.016 ГОСТ 11860-73
16	78.64.011-1		Рычаг левый
17	А13.05.000		Рукоятка управления
18	78.64.014-1		Рычаг левый
19	78.64.012-1		Рычаг средний
20	78.64.015-1		Рычаг средний
21	78.64.013-1		Рычаг правый
22	78.64.016-1		Рычаг правый
23	Р75-3-022Б		Крышка верхняя
25	Болт М8-6gх16 ГОСТ 7796-70		Болт М8-6gх16 ГОСТ 7796-70
26	Болт М8х2х55.56 ГОСТ 7795-70		Болт М8х2х55.56 ГОСТ 7795-70
28	Р75-071Г		Упор
29	Шайба 10 65Г ГОСТ 6402-70		Шайба 10 65Г ГОСТ 6402-70
29	Шайба 8Т 65Г ГОСТ 6402-70		Шайба 8Т 65Г ГОСТ 6402-70
31	Р75-077		Кольцо V-35х30-2 ГОСТ 9833-61
32	НШ10-0101031		Кольцо уплотнительное
33	Р75-073А		Направляющая клапана
34	Р75-072		Пружина перепускного клапана
35	Р80-3-41		Клапан перепускной в сборе
36	Р80-040-10		Гнездо
37	Р75-3-038		Прокладка верхняя
38	77.64.108		Болт поворотного угольника
39	77.64.115		Шайба большая
40	77.64.107А		Угольник поворотный
41	Болт М10-6gх18.58.016 ГОСТ 7796-70		Болт М10-6gх18.58.016 ГОСТ 7796-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
