Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Маслопроводы гидросистемы

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано ВТ-100Д (2015) ДТ-75 ДТ-75В, ДТ-75БВ, ДТ75Н ДТ-75М (1996) ДТ-75МВ (2002) ДТ-75Н (1987)

Схема > Не выбрано Кабина Оборудование кабины Оборудование кабины. Омыватель переднего стекла Обшивка трактора. Основание и опора Дверь кабины Установка сиденья Сиденье водителя Четырехзвенник Оборудование кабины. Система обогрева Установка вентиляционная Установка вентиляционная. Крыльчатка Обшивка трактора Общий вид дизеля А-41 (вид справа) Общий вид дизеля А-41 (вид слева) Рисованное оглавление дизеля А-41 Блок-картер Блок-картер Картер шестерен Поршень и шатун Коленчатый вал Механизм газораспределения Головка цилиндров Головка цилиндров Крышка картера нижняя Генератор и счетчик моточасов Пусковое устройство Пусковое устройство Насос масляный Насос масляный Маслоочиститель полнопоточный центробежный Механизм уравновешивания Радиатор масляный Управление дизелем Управление запуском дизеля Установка подогревателя ПЖБ-200 Пульт подогревателя ПЖБ-200 Установка дизеля Воздухоочиститель Топливная система Топливная система Топливный насос Топливный насос Топливоподкачивающий насос (помпа) Регулятор топливного насоса Форсунка Арматура топливная и топливопроводы Баки топливные Выпускная система Водяной насос и вентилятор Радиатор водяной Шторка радиатора Муфта сцепления Коробка передач. Крышка коробки передач Коробка передач. Вал заднего хода и дополнительный Коробка передач. Валы первичный и вторичный Коробка передач. Валы первичный и вторичный Передача карданная Передача карданная (трактор, оборудованный ходоуменьшителем или реверс-редуктором) Мост задний. Коробка управления. Рычаги Мост задний. Шкивы Мост задний. Водило в сборе Мост задний Передача конечная Ходоуменьшитель. Крышка верхняя Ходоуменьшитель. Вал пониженных скоростей Ходоуменьшитель. Вал ведущий Ходоуменьшитель. Вал промежуточный и резервных скоростей Реверс-редуктор. Крышка верхняя Реверс-редуктор. Валы и шестерни Рама трактора Каретка подвески Колесо направляющее Ролик поддерживающий Гусеница Управление трактором Управление трактором. Тяги, рычаги. Управление трактором. Тяга КПП Электрооборудование трактора Электрооборудование трактора. Приборы Электрооборудование трактора. Приборы. Провода Тягово-сцепное устройство Установка сцепки СА-2 Устройство прицепное Вал отбора мощности Вал отбора мощности. Вал ведомый Привод гидравлического насоса Привод гидравлического насоса Цилиндр основной Цилиндр выносной Цилиндр выносной. Шланги Бак масляный Установка распределителя. Рычаги Установка распределителя. Распределитель Маслопроводы гидросистемы Гидроусилитель Гидроусилитель управления Механизм навески Механизм навески. Тяги и растяжки Механизм навески. Стяжка Муфта разрывная Комплект инструмента и приспособлений Комплект инструмента и принадлежности. Ключи Комплект инструмента и принадлежности Общий вид трактора ДТ-75МВ Рисованное оглавление шасси трактора ДТ-75МВ

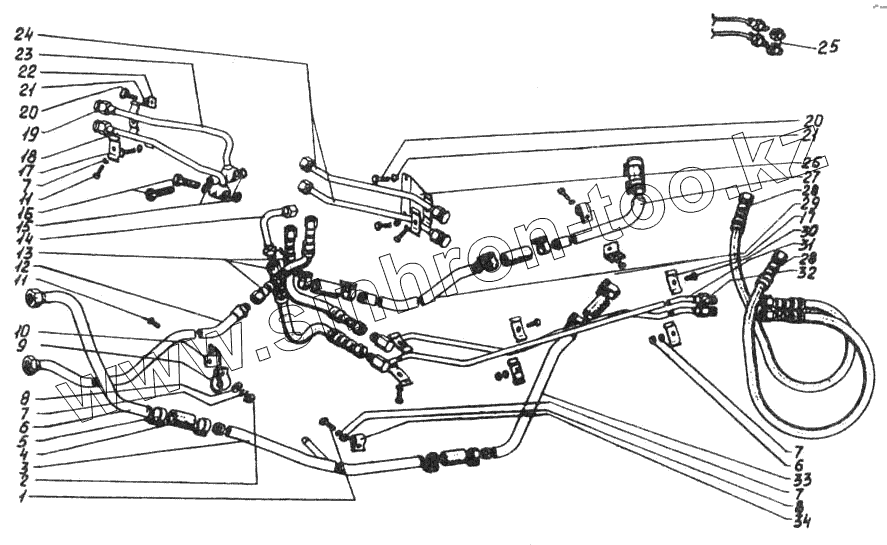

Позиция на иллюстрации	Заводской номер детали		Название детали
88.66.003	88.66.003		Маслопроводы гидросистемы (комплектации С2)
88.66.002	88.66.002		Маслопроводы гидросистемы (комплектации С1 и С2)
1	Болт М10-6gх25.58.016 ГОСТ 7796-70		Болт М10-6gх25.58.016 ГОСТ 7796-70
2	Гайка М10.6.016 ГОСТ 5915-70		Гайка М10.6.016 ГОСТ 5915-70
3	88.66.013-01		Трубопровод
4	77.66.104		Шланг соединительный
5	77.06.014		Хомутик стяжной
6	88.66.012-1-01		Труба заборная передняя
7	Шайба 10.65Г.05 ГОСТ 6402-70		Шайба 10.65Г.05 ГОСТ 6402-70
8	Шайба 10.01 Ц3хр ГОСТ 11371-78		Шайба 10.01 Ц3хр ГОСТ 11371-78
9	85.66.157-01		Скоба
10	74.54.442		Кронштейн
11	Болт М10-6gх30.58.016 ГОСТ 7796-70		Болт М10-6gх30.58.016 ГОСТ 7796-70
12	88.66.016		Труба нагнетательная
13	Н.036.85.010		Рукав высокого давления 11.16 армированный
14	Б78.66.041-01		Труба
15	77.64.114		Шайба малая
16	77.64.105		Болт
17	77.66.119А-01		Планка прижимная
18	78.66.024-01		Труба
19	54.54.124		Заглушка
20	Болт М8-6gх 16.88.35.016 ГОСТ 7796-70		Болт М8-6gх 16.88.35.016 ГОСТ 7796-70
21	Шайба 8.65Г.05 ГОСТ 6402-70		Шайба 8.65Г.05 ГОСТ 6402-70
22	78.66.022-1		Кронштейн
23	78.66.023-1-01		Труба
24	78.66.025-01		Труба
25	Н.036.12.040-02		Заглушка
26	78.66.021-1		Кронштейн
27	78.66.221-01		Труба сливная средняя
28	Н.036.85.060		Рукав высокого давления 11-16 армированный А23. 1.036-78
29	78.66.220		Труба сливная передняя
30	Болт М10-6gх35.58.016 ГОСТ 7796-70		Болт М10-6gх35.58.016 ГОСТ 7796-70
31	78.66.027-1		Труба верхняя
32	78.66.028-1		Труба нижняя
33	78.66.212-01		Труба заборная задняя
34	К77.66.349-01		Скоба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
