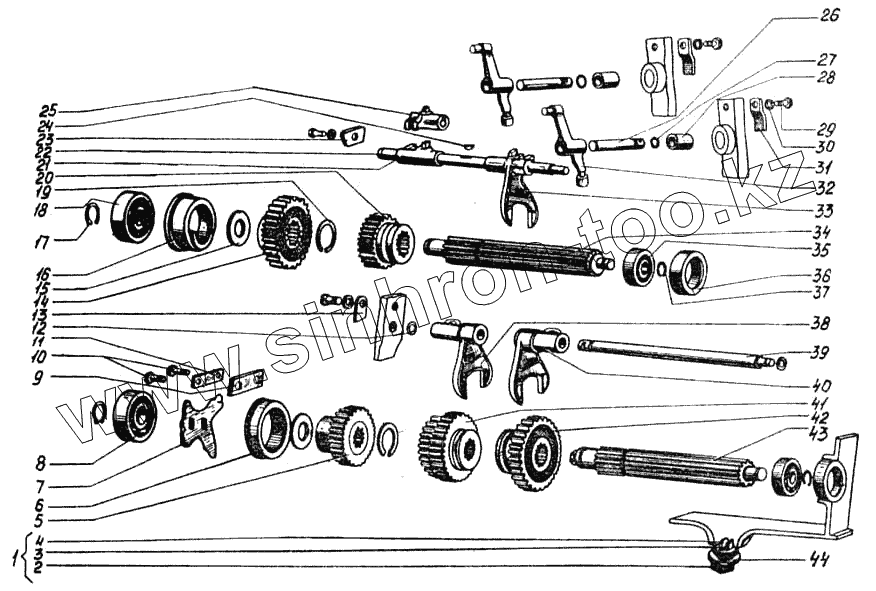

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Коробка передач. Вал заднего хода и дополнительный
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.37.157 | 77.37.157 | Шайба упорная | |
| 1 | 77.37.019А | Пробка сливная с магнитом в сборе | |
| 2 | 77.37.202А | Пробка | |
| 3 | 77.39.153А | Пластина запорная | |
| 4 | 54.38.602 | Магнит | |
| 5 | 77.37.196-2А | Шестерня постоянного зацепления ведомая | |
| 6 | 77.37.108 | Стакан подшипника | |
| 7 | 85.37.211А | Пластинка прижимная | |
| 8 | Подшипник 407К (35х100х25) ГОСТ 8338-75 | Подшипник 407К (35х100х25) ГОСТ 8338-75 | |
| 9 | 85.37.210 | Планка запорная | |
| 10 | Болт М8. 6gх25.88.35.016 ГОСТ 7796-70 | Болт М8. 6gх25.88.35.016 ГОСТ 7796-70 | |
| 11 | 77.37.167 | Пластина замковая | |
| 12 | 77.37.220А | Кольцо | |
| 13 | 77.37.2221 | Планка стопорная | |
| 15 | 77.37.195А | Шестерня постоянного зацепления на валу заднего хода | |
| 16 | 77.37.229 | Стакан подшипника | |
| 17 | В35 | Кольцо ГОСТ 13942-68 | |
| 18 | Подшипник 1024С7М (35х100х25) ГОСТ 8328-75 | Подшипник 1024С7М (35х100х25) ГОСТ 8328-75 | |
| 19 | 2В55 | Кольцо ГОСТ 13940-68 | |
| 20 | 77.37.194 | Шестерня заднего хода | |
| 21 | 77.37.138 | Поводок рычага | |
| 22 | 77.37.126 | Ось поводков | |
| 22 | 77.37.123А | Ось вилок | |
| 23 | 77.37.124 | Планка запорная | |
| 24 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 25 | К77.37.127 | Поводок рычага | |
| 26 | 77.37.141 | Ось рычага | |
| 27 | 77.37.223Б | Кольцо | |
| 28 | 77.37.140А | Втулка | |
| 29 | Болт М10.6qх25.58.016 ГОСТ 7796-70 | Болт М10.6qх25.58.016 ГОСТ 7796-70 | |
| 30 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 31 | 77.37.214 | Планка стопорная | |
| 32 | 77.37.016 | Рычаг двуплечий в сборе | |
| 33 | 77.37.015А | Вилка заднего хода | |
| 34 | 77.37.193 | Вал заднего хода | |
| 35 | Подшипник 7032605КМ (25х62х24) ГОСТ 8328-75 | Подшипник 7032605КМ (25х62х24) ГОСТ 8328-75 | |
| 36 | 77.37.224 | Стакан подшипника | |
| 37 | 54.05.436 | Кольцо пружинное | |
| 38 | 77.37.017В | Вилка переключения 5 и 6 передач | |
| 39 | 77.37.142-1 | Ось вилок нижняя | |
| 40 | 77.37.018В | Вилка переключения 7 передачи | |
| 41 | 77.37.197 | Блок шестерен V и VI передач | |
| 42 | 77.37.198 | Шестерня VII передачи | |
| 43 | 77.37.022 | Вал дополнительный со втулкой в сборе | |
| 44 | 77.37.203 | Прокладка пробки |
