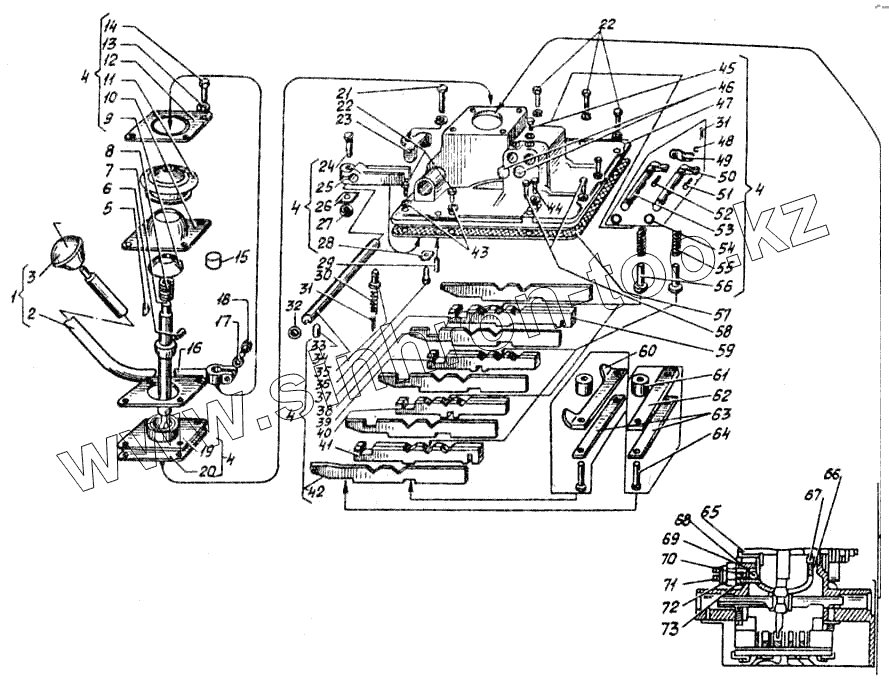

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Коробка передач. Крышка коробки передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Позиция на иллюстрации Заводской номер детали Название детали
78Р.37.002 78Р.37.002 Коробка передач под реверс-редуктор
78.37.002 78.37.002 Коробка передач
Шайба 10.65Г.05 ГОСТ 6402-70 Шайба 10.65Г.05 ГОСТ 6402-70 Шайба 10.65Г.05 ГОСТ 6402-70
77.48.056 77.48.056 Провод
78х.37.002 78х.37.002 Коробка передач
К77.37.012-4А К77.37.012-4А Крышка коробки под реверс-редуктор
1 78.37.011 Рычаг
2 78.37.104 Рычаг
3 А13.04.000А Рукоятка
4 78.37.012 Крышка коробки передач
5 Шпонка сегментная 5х9 ГОСТ 8795-68 Шпонка сегментная 5х9 ГОСТ 8795-68
6 77.37.116-1 Штифт рычага
7 К77.37.128-1 Рычаг
8 77.37.117 Пружина рычага
9 77.37.118 Шайба сферическая
10 77.37.120 Колпак
11 77.37.121 Чехол
12 77.37122 Кольцо прижимное
13 Шайба 10.65Г.05 ГОСТ 6402-70 Шайба 10.65Г.05 ГОСТ 6402-70
14 Болт М10.6gх35.58.016 ГОСТ 7796-70 Болт М10.6gх35.58.016 ГОСТ 7796-70
15 77.37.243 Втулка
17 Шайба 12.65Г.05 ГОСТ 6402-70 Шайба 12.65Г.05 ГОСТ 6402-70
18 Болт М12.6gх35.58.016 ГОСТ 7796-70 Болт М12.6gх35.58.016 ГОСТ 7796-70
19 77.37.113-1 Фланец крышки коробки передач
20 77.37.114 Прокладка фланца
21 Болт М12.6gх70.58.016 ГОСТ 7795-70 Болт М12.6gх70.58.016 ГОСТ 7795-70
22 Болт М12.6gх40.58.016 ГОСТ 7796-70 Болт М12.6gх40.58.016 ГОСТ 7796-70
23 77.37.171-1 Ушко
24 77.37.210 Болт стопорный
25 77.37.102А Вилка
26 77.37.297 Пластина отгибная
27 Гайка М12х1,75. 8.016 ГОСТ 5916-70 Гайка М12х1,75. 8.016 ГОСТ 5916-70
28 77.37.216 Пластина отгибная
29 77.38.287 Штифт
30 77.37.206 Пружина фиксатора
31 Шплинт 3.2х18 ГОСТ 397-79 Шплинт 3.2х18 ГОСТ 397-79
32 Заглушка 22-08кп ГОСТ 3111-67 Заглушка 22-08кп ГОСТ 3111-67
33 77.37.213 Винт стопорный
34 77.37.144 Валик переключения
35 77.31.221 Фиксатор
36 Болт М8.6gх16.88.35.016 ГОСТ 7796-70 Болт М8.6gх16.88.35.016 ГОСТ 7796-70
37 77.37.173 Втулка вилки
38 77.37.135 Планка разделительная
39 7737.164 Планка переключения V и V1 передач
40 77.37.177 Планка переключения вилки III и IV передач
41 77.37.176 Планка переключения вилки I и II передач
42 77.37.134 Планка боковая
44 Болт М10.6gх 25.58.016 ГОСТ 7796-70 Болт М10.6gх 25.58.016 ГОСТ 7796-70
45 77.37.218 Болт стопорный
46 Заглушка 28-03кл ГОСТ 3111-67 Заглушка 28-03кл ГОСТ 3111-67
47 77.37.101-1 Крышка
48 Шайба 10.01.013 ГОСТ 1 1371-78 Шайба 10.01.013 ГОСТ 1 1371-78
49 77.47.162 Серьга
51 77.37.166 Палец валика блокировки заднего
52 77.37.165 Палец валика блокировки переднего
53 77.37.161 Валик блокировки задний
53 77.37.160 Валик блокировки передний
54 7737.143А Кольцо уплотнительное
55 54.37.408 Пружина стопора
56 77.37.163 Фиксатор
57 77.37.145А Прокладка
58 Болт М12.6gх 45.58.016 ГОСТ 7795-70 Болт М12.6gх 45.58.016 ГОСТ 7795-70
59 К77.37.125 Планка переключения под реверс-редуктор
60 77.37.244 Планка
61 77.37.211 Втулка распорная
62 77.37.133 Планка опорная
63 77.37.212А Пластина отгибная
64 Болт М10.6gх50.58.016 ГОСТ 7795-70 Болт М10.6gх50.58.016 ГОСТ 7795-70
65 77.34.236 Ось
66 77.37.235 Рамка
67 77.37.237 Винт оси рамки
68 Шарик БУ 14 мм Н ГОСТ 3722-60 Шарик БУ 14 мм Н ГОСТ 3722-60
69 77.37.239 Втулка
70 77.37.241 Прокладка
71 ВК-403 (77.37.256) Включатель света заднего хода
72 77.37.240 Планка стопорная
73 77.37.238 Шайба уплотнительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
