Цилиндр выносной (54.60.001)

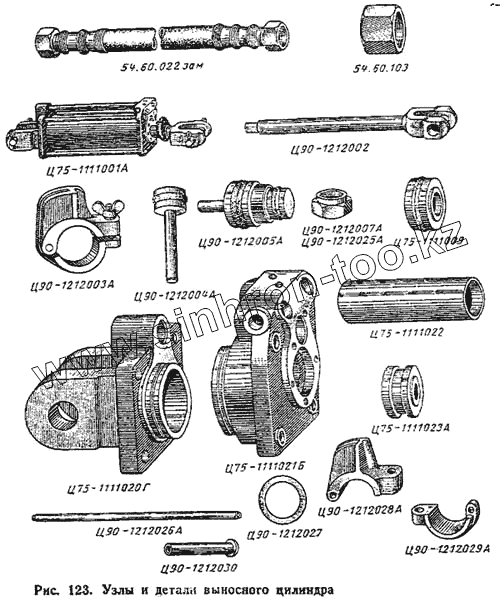

Узлы и детали выносного цилиндра
Узлы и детали выносного цилиндра
Муфта разрывная в сборе (75.61.001)
Узлы и детали разрывной муфты
Установка масляного бака (77.63.001)
Узлы и детали масляного бака
Установка распределителя (77.64.001-1)
Распределитель в сборе (Р75-В3А-002)
Узлы и детали установки распределителя
Узлы и детали распределителя
Детали распределителя
Маслопроводы гидросистемы (вид сбоку) (85.66.001А)
Маслопроводы гидросистемы (вид сверху) (85.66.001А)
Узлы и детали маслопроводов гидросистемы
Инструмент и принадлежности
Инструмент и принадлежности
Инструмент и принадлежности
Ц75-1111009
Ц90-1212002
Ц90-1212003А
Ц90-1212004А
Ц75-1111021-Б
Ц90-1212026А
Ц90-1212030
Ц90-1212027
Ц90-1212007-А
Ц90-1212025А
Ц75-1111022
Ц75-1111023А
Ц90-1212028А
Ц90-1212029А
10
13
23
49
61
Позиция на иллюстрации
Заводской номер детали
Название детали
Ц75-1111009
Ц75-1111009
Поршень в сборе
Ц90-1212002
Ц90-1212002
Шток в сборе
Ц90-1212003А
Ц90-1212003А
Упор в сборе
Ц90-1212004А
Ц90-1212004А
Клапан с уплотнением
Ц75-1111021-Б
Ц75-1111021-Б
Крышка передняя
Ц90-1212026А
Ц90-1212026А
Маслопровод
Ц90-1212030
Ц90-1212030
Палец упора
Ц90-1212027
Ц90-1212027
Шайба
Ц90-1212007-А
Ц90-1212007-А
Гайка в сборе
Ц90-1212025А
Ц90-1212025А
Гайка
Ц75-1111022
Ц75-1111022
Корпус
Ц75-1111023А
Ц75-1111023А
Поршень
Ц90-1212028А
Ц90-1212028А
Упор
Ц90-1212029А
Ц90-1212029А
Полукольцо упора нижнее
10
Ц90-1212005А
Клапан в сборе
13
54.60.022 зам
Шланг в сборе
17
А60/75-4616338
Штуцер
23
54.60-103
Гайка накидная
49
Ц75-1111020-Г
Крышка задняя
61
Ц75-1111001-А
Цилиндр в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
