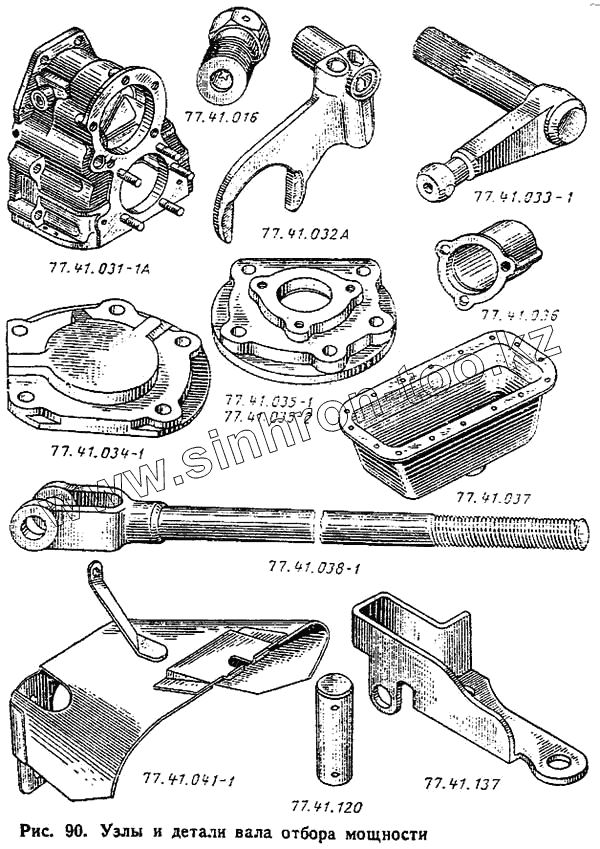

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали вала отбора мощности

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано ВТ-100Д (2015) ДТ-75 ДТ-75В, ДТ-75БВ, ДТ75Н ДТ-75М (1996) ДТ-75МВ (2002) ДТ-75Н (1987)

Схема > Не выбрано Кабина (77.45.001) Узлы и детали кабины Детали кабины Установка сидений (77.44.001-1) Обогрев кабины (77.46.004-1) Узлы и детали обогрева кабины Установка обшивки (85.47.001-2) Узлы и детали обшивки Узлы и детали обшивки Двигатель АМ-41 (вид справа) Двигатель АМ-41 (вид слева) Установка двигателя АМ-41 (85.29.004) Узлы и детали установки двигателя Блок-картер Картер шестерен Поршень и шатун Вал коленчатый Механизм газораспределения Головка цилиндров Редуктор пускового двигателя Пусковой двигатель Топливная система Топливные фильтры Установка топливопроводов и фильтра-отстойника (85.15.001-1 и 85.15.011) Узлы и детали топливопроводов и фильтра-отстойника Управление двигателем АМ-41 (85.20.002) Узлы и детали управления двигателем Топливный насос Регулятор числа оборотов Форсунка Установка топливного бака (77.50.003) Узлы и детали топливных баков Выпускная система Радиатор водяной в сборе (85.13.001-1) Узлы детали водяного радиатора Детали водяного радиатора Установка шторки (85.14.001) Узлы шторки радиатора Узлы и детали шторки радиатора Водяной насос и вентилятор Привод гидравлического насоса Установка масляного ротора (85.08.002-2) Узлы и детали масляного радиатора Поддон Масляный насос Масляный фильтр Воздухоочиститель Механизм уравновешивания Механизм планетарный в сборе (77.38.011) Шестерня солнечная в сборе (77.387.012) Пружина планетарного тормоза в сборе (77.38.036) Уплотнение в сборе Муфта сцепления Коробка передач (продольный разрез) (77.37.001) Коробка передач (поперечный разрез и разрез по валу заднего моста) (77.37.001) Узлы и детали коробки передач Детали коробки передач Детали коробки передач Детали коробки передач Детали коробки передач Передача конечная левая (77.39.002) Передача конечная (вид сбоку) (77.39.002) Узлы и детали конечной передачи Детали конечной передачи Детали конечной передачи Передача карданная (85.36.002) Узлы и детали карданной передачи Детали карданной передачи Задний мост (продольный разрез) (77.38.001) Задний мост (разрез по остановочному тормозу и тормозу планетарного механизма) (77.38.001) Узлы и детали заднего моста Узлы и детали заднего моста Детали заднего моста Детали заднего моста Детали заднего моста Рама (85.30.003А) Узлы и детали рамы трактора Детали рамы трактора Каретка подвески передняя и правая задняя левая (85.31.001-1) Узлы и детали подвески Детали подвески Колесо направляющее правое в сборе (85.32.001) Узлы и детали направляющего колеса Ролик поддерживающий задний в сборе (85.33.001) Детали поддерживающего ролика Гусеница правая в сборе (77.34.001) Детали гусеницы Управление (вид сбоку) (85.40.001) Управление (вид сверху) (85.40.001) Управление (вид сзади) (85.40.001) Узлы и детали управления Узлы и детали управления Узлы и детали управления Детали управления Счетчик моточасов и генератор Электрооборудование и приборы (85.48.001-1) Установка аккумулятора и вентилятора (77.48.011-3 и 77.48.023) Узлы электрооборудования и приборов Узлы и детали электрооборудования и приборов Узлы и детали электрооборудования и приборов Прицепное устройство (77.35.001) Узлы и детали прицепного устройства Вал отбора мощности (продольный разрез) (77.41.004) Вал отбора мощности (вид сзади) (77.41.004) Узлы и детали вала отбора мощности Детали вала отбора мощности Детали вала отбора мощности Увеличитель крутящего момента (77.55.011-1) Водило в сборе с блоком шестерен (77.55.019-2) Ремонтные узлы увеличителя крутящего момента Узлы и детали увеличителя крутящего момента Детали увеличителя крутящего момента Детали увеличителя крутящего момента Детали увеличителя крутящего момента Механизм навески (вид сбоку( (77.60.001-2) Механизм навески (вид сверху) (77.60.001-2) Узлы и детали механизма навески Узлы и детали механизма навески Детали механизма навески Детали механизма навески Детали механизма навески Цилиндр основной (77.59.001) Узлы и детали основного цилиндра Детали основного цилиндра Цилиндр выносной (54.60.001) Узлы и детали выносного цилиндра Узлы и детали выносного цилиндра Муфта разрывная в сборе (75.61.001) Узлы и детали разрывной муфты Установка масляного бака (77.63.001) Узлы и детали масляного бака Установка распределителя (77.64.001-1) Распределитель в сборе (Р75-В3А-002) Узлы и детали установки распределителя Узлы и детали распределителя Детали распределителя Маслопроводы гидросистемы (вид сбоку) (85.66.001А) Маслопроводы гидросистемы (вид сверху) (85.66.001А) Узлы и детали маслопроводов гидросистемы Инструмент и принадлежности Инструмент и принадлежности Инструмент и принадлежности

77.41.035-2

77.41.035-1

77.41.038-1

77.41.137

77.41.037

77.41.036

77.41.033-1

24

42

43

44

67

73

Позиция на иллюстрации	Заводской номер детали		Название детали
77.41.035-2	77.41.035-2		Крышка подшипника
77.41.035-1	77.41.035-1		Крышка подшипника нижняя в сборе
77.41.038-1	77.41.038-1		Тяга вала отбора мощности с вилкой в сборе
77.41.137	77.41.137		Кронштейн
77.41.037	77.41.037		Крышка нижняя в сборе
77.41.036	77.41.036		Колпак в сборе
77.41.033-1	77.41.033-1		Рычаг вилки в сборе
24	77.41.120		Палец
42	77.41.031-1А		Корпус вала отбора мощности (мех. узел)
43	77.41.034-1		Крышка подшипника верхняя в сборе
44	77.41.041-1		Кожух защитный в сборе
67	77.41.032А		Вилка переключения в сборе (мех. узел)
73	77.41.016		Сапун в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
