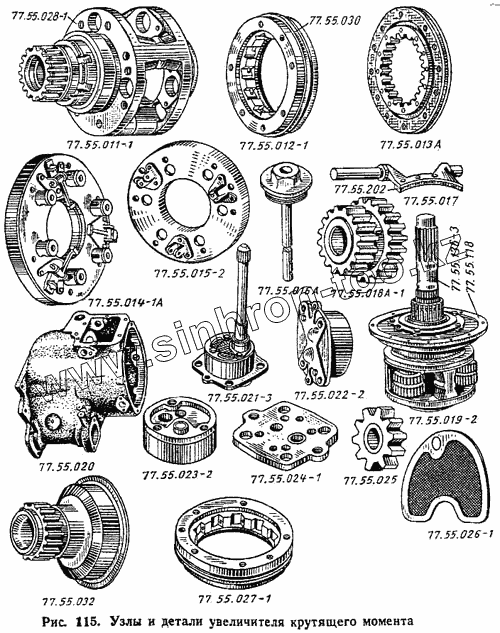

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали увеличителя крутящего момента
77.55.015-2
77.55.016А
77.55.202
77.55.017
77.55.014-1А
77.55.021-3
77.55.022-2
77.55.019-2
77.55.023-2
77.55.025
77.55.026-1
77.55.032
77.55.027-1
13
32
33
90
92
117
127
129
141
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А21-20 | А21-20 | Шайба к болту отжимного рычага | |
| 77.55.015-2 | 77.55.015-2 | Диск в сборе | |
| 77.55.016А | 77.55.016А | Щуп в сборе | |
| 77.55.202 | 77.55.202 | Накладка | |
| 77.55.017 | 77.55.017 | Колодка тормозная в сборе | |
| 77.55.014-1А | 77.55.014-1А | Диск нажимной в сборе | |
| 77.55.021-3 | 77.55.021-3 | Насос масляный в сборе | |
| 77.55.022-2 | 77.55.022-2 | Корпус масляного насоса с крышкой в сборе | |
| 77.55.019-2 | 77.55.019-2 | Водило в сборе с блоками шестерен | |
| 77.55.023-2 | 77.55.023-2 | Корпус масляного насоса в сборе | |
| 77.55.025 | 77.55.025 | Шестерня ведомая в сборе | |
| 77.55.026-1 | 77.55.026-1 | Сетка защитная в сборе | |
| 77.55.032 | 77.55.032 | Муфта соединительная в сборе | |
| 77.55.027-1 | 77.55.027-1 | Корпус муфты обгона в сборе (механический узел) | |
| 13 | 77.55.024-1 | Крышка масляного насоса в сборе | |
| 24 | 77.55.204 | Втулка | |
| 29 | 77.55.213 | Пружина | |
| 32 | 77.55.030 | Обойма в сборе | |
| 33 | 77.55.012-1 | Корпус муфты обгона в сборе | |
| 45 | 77.55.209А | Ушко пружины оттяжной | |
| 50 | 77.55.210 | Гайка специальная | |
| 53 | 77.55.235 | Пружина отжимного рычага | |
| 56 | 77.55.211-2 | Ось | |
| 57 | 77.55.119-1 | Рычаг отжимной | |
| 67 | 77.55.128 | Кольцо уплотнительное | |
| 71 | 77.31.113 | Обойма | |
| 86 | 77.55.230 | Пружина муфты сцепления внутренняя | |
| 87 | 77.55.232 | Шайба опорная | |
| 88 | 77.55.231 | Прокладка | |
| 90 | 77.55.013А | Диск ведущий в сборе | |
| 92 | 77.55.020 | Корпус увеличителя крутящего момента в сборе | |
| 99 | 77.55.205 | Рычаг тормозка | |
| 102 | 77.55.203 | Втулка | |
| 103 | 77.55.206 | Прокладка регулировочная 0,5 мм | |
| 105 | 77.55.208 | Прокладка регулировочная 0,1 мм | |
| 117 | 77.55.018А-1 | Блок шестерен | |
| 127 | 77.55.118 | Крышка | |
| 129 | 77.55.136-3 | Вал ведущий | |
| 141 | 77.55.028-1 | Водило в сборе (механический узел) | |
| 142 | 77.55.011-1 | Водило в сборе |
