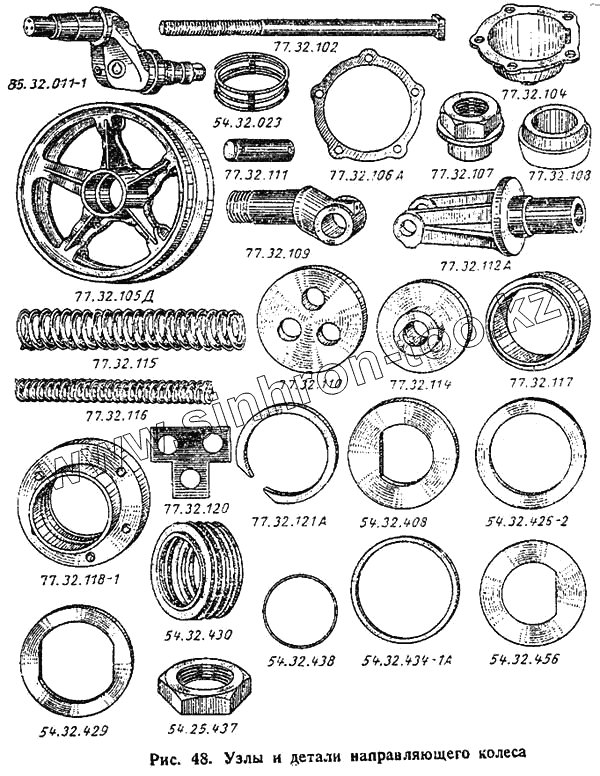

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали направляющего колеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
77.32.104
77.32.110
77.32.114
77.32.117
77.32.120
54.32.408
54.32.456
54.32.434-1А
54.32.438
77.32.118-1
54.32.430
54.32.429
54.25.437
77.32.111
77.32.106А
77.32.107
77.32.108
77.32.109
77.32.112А
77.32.105Д
77.32.115
77.32.116
7
8
14
24
Позиция на иллюстрации Заводской номер детали Название детали
77.32.104 77.32.104 Крышка
77.32.110 77.32.110 Шайба упорная
77.32.114 77.32.114 Упор
77.32.117 77.32.117 Втулка распорная
77.32.120 77.32.120 Пластина замковая
54.32.408 54.32.408 Шайба с лыской
54.32.456 54.32.456 Шайба замковая
54.32.434-1А 54.32.434-1А Шайба нажимная
54.32.438 54.32.438 Кольцо
77.32.118-1 77.32.118-1 Корпус уплотнения внешний
54.32.430 54.32.430 Чехол уплотнения
54.32.429 54.32.429 Кольцо уплотнительное малое
54.25.437 54.25.437 Гайка
77.32.111 77.32.111 Палец ушка
77.32.106А 77.32.106А Прокладка
77.32.107 77.32.107 Гайка регулировки натяжения
77.32.108 77.32.108 Яблоко упорное
77.32.109 77.32.109 Ушко
77.32.112А 77.32.112А Упор пружины
77.32.105Д 77.32.105Д Колесо направляющее
77.32.115 77.32.115 Пружина
77.32.116 77.32.116 Пружина малая
7 85.32.011-1 Ось коленчатая в сборе
8 77.32.121А Кольцо пружинное упорное
14 77.32.102 Болт натяжной
24 54.32.023 Пружина уплотнения в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
