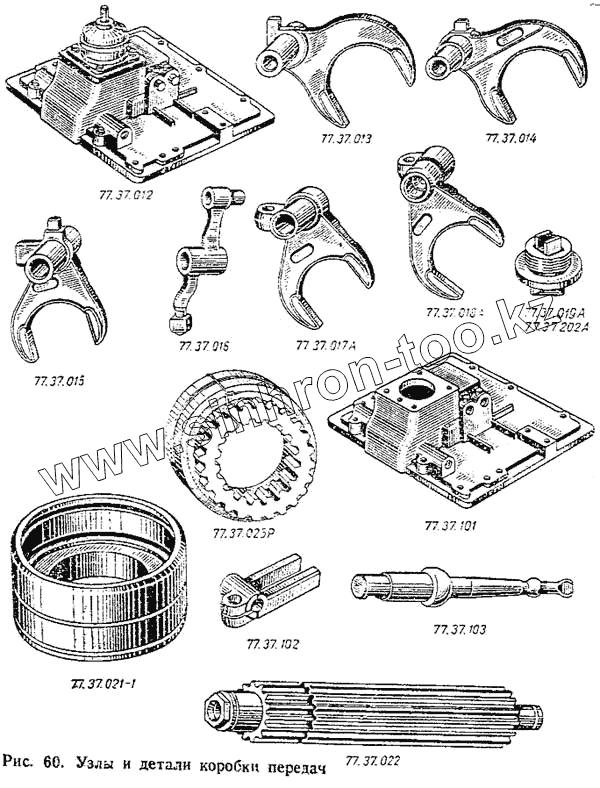

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали коробки передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
77.37.025Р
77.37.013
77.37.014
77.37.015
77.37.017А
77.37.018А
2
7
14
29
34
35
48
50
118
131
142
Позиция на иллюстрации Заводской номер детали Название детали
77.37.025Р 77.37.025Р Муфта зубчатая с корпусом уплотнения (для запасных частей)
77.37.013 77.37.013 Вилка переключения III и IV передач в сборе
77.37.014 77.37.014 Вилка переключения I и II передач в сборе
77.37.015 77.37.015 Вилка переключения заднего хода в сборе
77.37.017А 77.37.017А Вилка переключения V и VI передач в сборе
77.37.018А 77.37.018А Вилка переключения VII передачи в сборе
2 77.37.112 Прокладка регулировочная 05 мм
3 77.37.107А Стакан подшипника
7 77.37.019А Пробка сливная с магнитом в сборе
7 77.37.106 Кольцо упорное
14 77.37.021-1 Стакан с корпусом уплотнения в сборе
29 77.37.102 Вилка
31 77.37.114 Прокладка фланца
33 77.37.113 Фланец крышки коробки передач
34 77.37.103 Рычаг
35 77.37.012 Крышка коробки передач в сборе
48 77.37.019А Пробка сливная с магнитом в сборе
50 77.37.101 Крышка коробки передач
70 77.37.105 Вал вторичный
118 77.37.022 Вал дополнительный со втулкой в сборе
131 77.37.015 Вилка переключения заднего хода в сборе
142 77.37.202А Пробка
150 77.37.109 Планка запорная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
