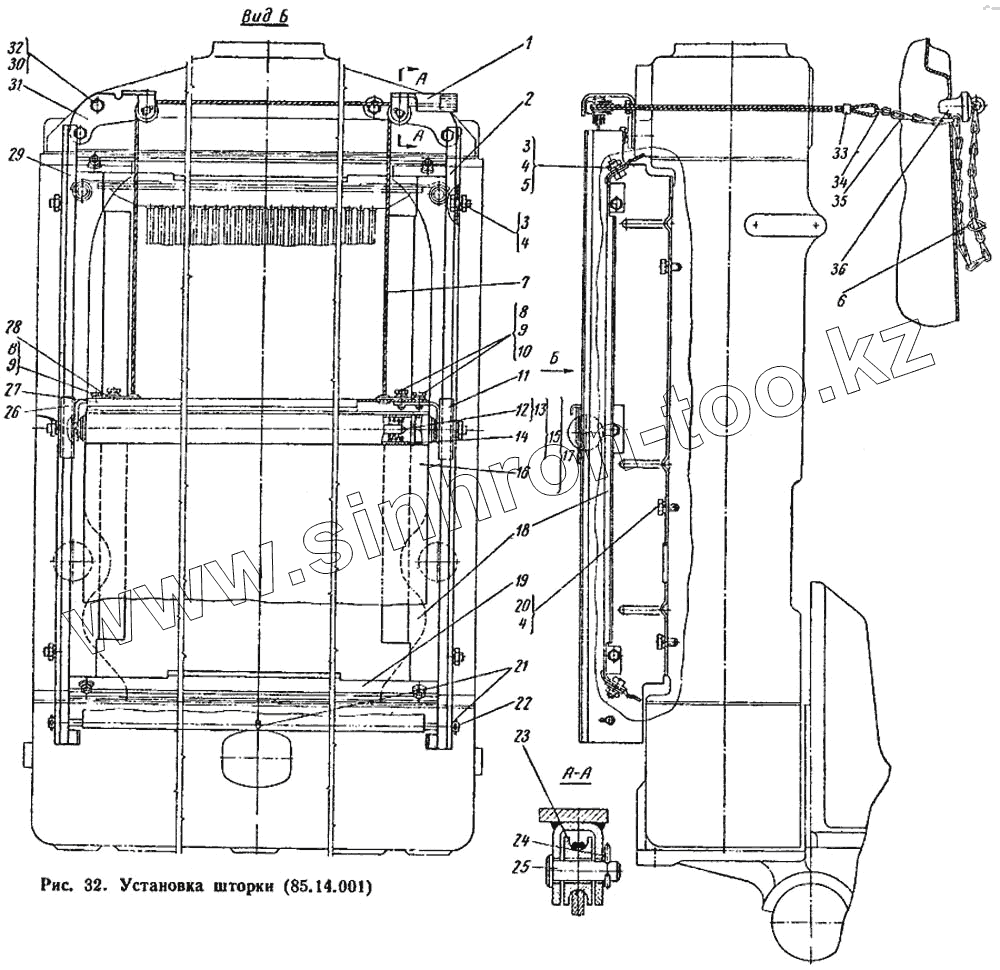

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Установка шторки (85.14.001)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
29
30
31
32
35
Позиция на иллюстрации Заводской номер детали Название детали
85.14.001 85.14.001 Установка шторки
Заклепка 5Х38 Заклепка 5Х38 Заклепка 5Х38, ГОСТ 10299-62
1 85.14.019 Кронштейн левый в сборе
2 85.14.013 Стойка левая в сборе
3 Гайка М8 Гайка М8, ГОСТ 5915-62
4 Шайба пружинная 8Т Шайба пружинная 8Т, ГОСТ 6402-61
5 Шайба 8 Шайба 8, ГОСТ 11371-65
7 77.14.025 Трос в сборе
8 Болт М6Х14 Болт М6Х14, ГОСТ 7798-52
9 Шайба пружинная 6Н Шайба пружинная 6Н, ГОСТ 6402-61
10 Шайба 6 Шайба 6, ГОСТ 11371-65
11 77.14.034-1 Угольник левый в сборе
12 77.14.017 Стержень в сборе
13 77.14.022 Пружина в сборе
14 77.14.023 Труба в сборе
15 77.14.021-1 Барабан шторки
16 77.14.117-1 Шторка
17 77.14.012 Барабан со шторкой в сборе
18 85.14.020 Щиток вертикальный в сборе
19 85.14-103 Щиток горизонтальный
20 Болт М8Х16 Болт М8Х16, ГОСТ 7796-62
21 Шплинт 2Х20 Шплинт 2Х20, ГОСТ 397-54
23 77.14.119 Ролик
24 Шплинт 2Х12 Шплинт 2Х12, ГОСТ 397-66
25 ПГ-6Х20 Палец с головкой
25 77.14.033-1 Угольник правый в сборе
29 85.14.014 Стойка правая в сборе
30 Шайба пружинная 10Н Шайба пружинная 10Н, ГОСТ 6402-61
31 85.14.018 Кронштейн правый в сборе
32 Болт М10Х20 Болт М10Х20, ГОСТ 7796-62
35 77.14.028-1А Цепь в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
