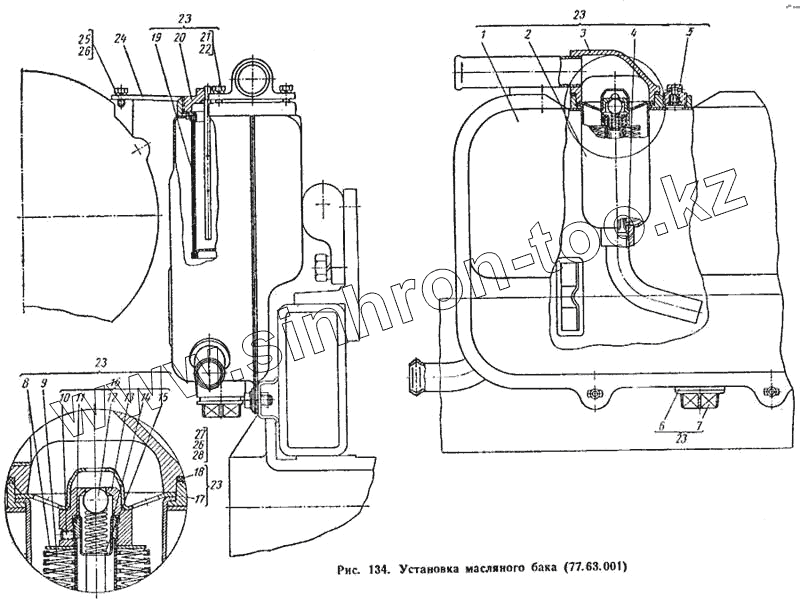

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Установка масляного бака (77.63.001)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
23
23
24
25
26
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
77.63.001 77.63.001 Установка масляного бака
1 77.63.012 Корпус масляного бака в сборе
2 77.36.016 Вилка кардана ведомая в сборе
3 77.63.014 Крышка фильтра в сборе
4 77.39.153А Пластина запорная
5 77.63.018 Сапун в сборе
6 77.37.203 Прокладка пробки
7 77.37.019А Пробка сливная с магнитом в сборе
8 54.57.135 Шайба отражательная
9 54.57.020А Элемент фильтрующий в сборе
10 Винт 4Х6 Винт 4Х6, ГОСТ 1476-58
11 54.57.126 Труба фильтра
12 ВV 15,081 мм Н Шарик
13 54.57.127А Корпус клапана
14 54.57.128-1 Стаканчик пружины
15 Т24-1404433 Пружина редукционного клапана
16 54.57.021А Трубка фильтра с клапаном в сборе
17 54.57.137 Отражатель
18 54.31.474-2 Кольцо
19 77.63.017 Фильтр в сборе
20 77.63.013-1 Пробка фильтра в сборе
21 Болт М8Х25 Болт М8Х 25, ГОСТ 7796-62
22 ШН46-0505037 Кольцо уплотнительное
22 Шайба пружинная 8Н Шайба пружинная 8Н, ГОСТ 6402-61
23 77.63.011 Бак масляный в сборе
24 77.63.116-1 Планка
25 Болт М10Х18 Болт М10Х 18, ГОСТ 7796-62
26 Шайба пружинная 10Н Шайба пружинная 10Н, ГОСТ 6402-61
27 Болт М10Х25 Болт М10Х25, ГОСТ 7796-62
28 Шайба 10 Шайба 10, ГОСТ 11371-65
