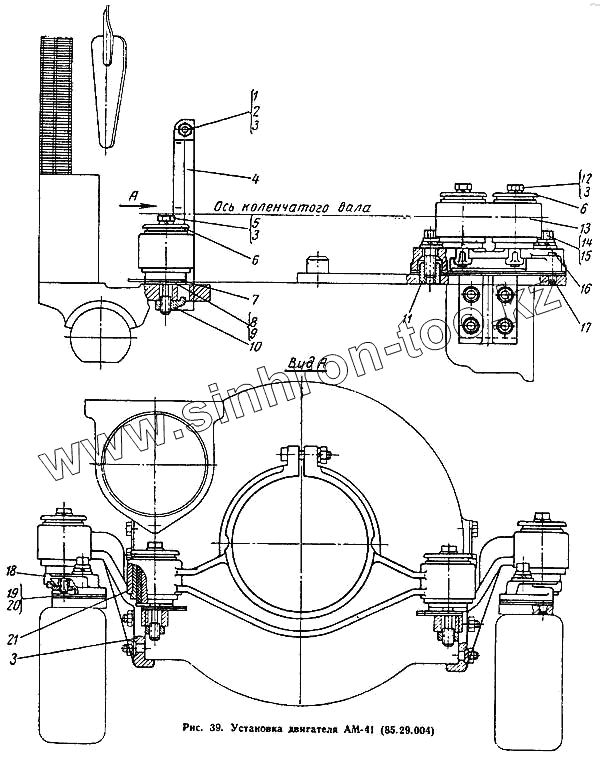

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Установка двигателя АМ-41 (85.29.004)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
85.29.004 85.29.004 Установка двигателя АМ-41
Проволока 1Х600 Проволока 1Х600 Проволока 1Х600, ГОСТ 3282-46
1 Болт М14Х65 Болт М14Х65 кл. 2-010, ГОСТ 7795-62
2 Гайка М14 Гайка М14, ГОСТ 5915-62
3 Шайба пружинная 14Т Шайба пружинная 14Т, ГОСТ 6402-61
4 77.29.061 Опора передняя в сборе
5 77.29.604 Болт передней опоры
6 77.29.606 Чашка защитная
7 77.29.607 Шайба опорная
8 77.29.608 Прокладка 2 мм
9 77.29.612 Прокладка 1 мм
10 77.29.613 Гайка сцепления
11 85.29.202 Втулка резьбовая
12 77.29.605 Болт заднего кронштейна
13 77.29.062 Кронштейн задний в сборе
14 77.29.611 Болт задней опоры
15 Шайба пружинная 18Т Шайба пружинная 18Т, ГОСТ 6402-61
16 77.29.310-1 Шайба специальная
17 77.29.108 Штифт
17 77.29.108-1 Штифт
18 77.29.603-1 Опора задняя
19 77.29.308 Прокладка 1 мм
20 77.29.309 Прокладка 2 мм
21 77.29.063 Амортизатор опоры двигателя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
