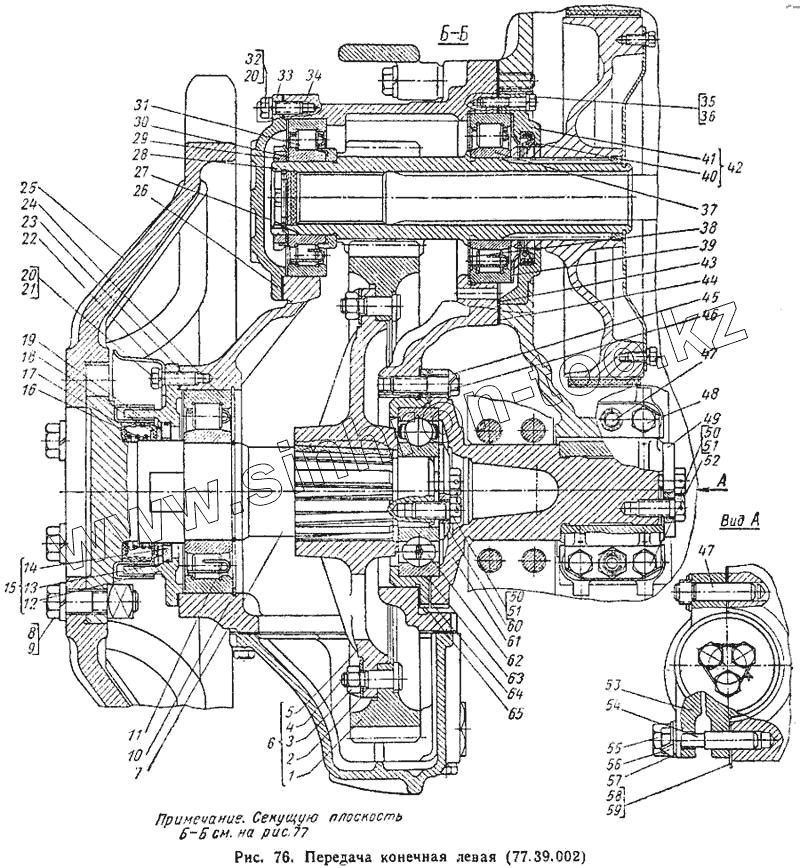

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Передача конечная левая (77.39.002)

Тип техники

Марка

Модель

Схема

3

6

8

9

13

14

16

20

20

21

24

29

31

32

33

34

35

36

37

40

42

45

46

48

50

50

51

51

52

54

55

59

61

62

64

Позиция на иллюстрации	Заводской номер детали		Название детали
77.39.002	77.39.002		Передача конечная левая
3	Гайка М16Х1,5		Гайка М16Х1,5, ГОСТ 5927-62
6	77.39.011-1		Шестерня ведомая со ступицей в сборе
8	Шайба пружинная 20Т		Шайба пружинная 20Т, ГОСТ 6402-61
9	Болт М20Х70		Болт М20Х70, ГОСТ 7795-62
13	54.31.474-2		Кольцо
14	55.32.158		Кольцо уплотнения
16	55.32.026		Пружина уплотнения в сборе
20	Шайба пружинная 12Н		Шайба пружинная 12Н, ГОСТ 6402-61
21	Болт М12Х35		Болт М12Х35, ГОСТ 7796-62
24	32318КМ		Роликоподшипник радиальный с короткими роликами (90Х190Х43)
29	77.39.138		Гайка круглая
31	62314К1		Роликоподшипник радиальный с короткими роликами и упорной шайбой (70Х150Х35/45)
32	Болт М12Х30		Болт М12Х30, ГОСТ 7796-62
33	77.39.106А		Крышка
34	77.39.103А		Корпус конечной передачи левый
35	Болт М10Х45		Болт М10Х45, ГОСТ 7795-62
36	Шайба пружинная 10Н		Шайба пружинная 10Н, ГОСТ 6402-61
37	32315КМ		Роликоподшипник радиальный с короткими роликами (75Х160Х37)
40	Манжета 95Х120Х12		Манжета 95Х120Х12 резиновая армированная с пружиной для уплотнения валов
42	77.39.013		Корпус сальника в сборе
45	77.39.150		Пластина замковая
46	Болт М14Х55		Болт М14Х55, ГОСТ 7795-62
48	Болт М16Х60		Болт М16Х60, ГОСТ 7795-62
50	Болт IIIМ16Х35		Болт IIIМ16Х35, ГОСТ 7796-62
51	Проволока 0 1,2Х160		Проволока 0 1,2Х160, ГОСТ 3282-46
52	Болт М16Х75		Болт М16Х75, ГОСТ 7795-62
54	77.39.133		Штифт длинный
55	Гайка М20Х1,5		Гайка М20Х1,5, ГОСТ 2524-62
59	77.39.152		Прокладка регулировочная
61	77.39.117		Опора
62	413		Шарикоподшипник радиальный однорядный (65Х160Х37)
64	77.39.116		Стакан подшипника

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
