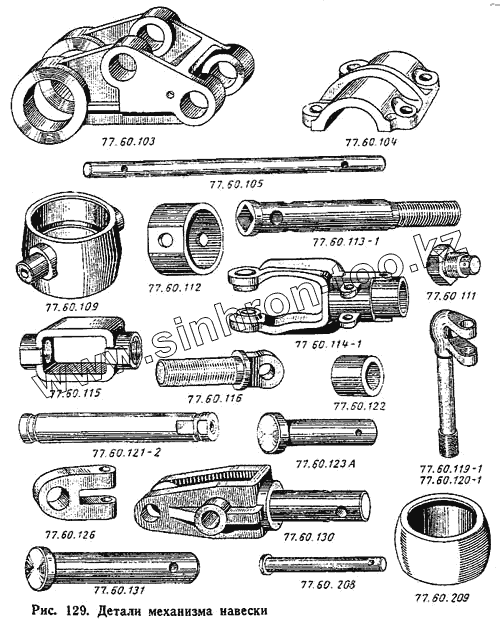

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Детали механизма навески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
77.60.123А
77.60.112
77.60.109
77.60.115
77.60.114-1
77.60.122
77.60.116
77.60.126
77.60.120-1
77.60.208
77.60.209
17
23
41
42
49
56
60
88
92
Позиция на иллюстрации Заводской номер детали Название детали
77.60.123А 77.60.123А Палец растяжки
77.60.112 77.60.112 Кольцо упорное
77.60.109 77.60.109 Траверса верхней тяги
77.60.115 77.60.115 Муфта раскоса
77.60.114-1 77.60.114-1 Вилка раскоса
77.60.122 77.60.122 Втулка растяжек
77.60.116 77.60.116 Винт раскоса верхний
77.60.126 77.60.126 Серьга цепи
77.60.120-1 77.60.120-1 Винт растяжки с левой резьбой
77.60.208 77.60.208 Палец оси
77.60.209 77.60.209 Яблоко нижнее
17 77.60.104 Крышка
19 77.60.165 Палец серьги раскоса
23 77.60.113-1 Винт раскоса
31 77.60.185 Пластина стопорная
32 77.60.196 Болт
35 77.60.138А Палец рычага штока
37 77.60.170-1 Втулка вала рычагов
41 77.60.103 Рычаг штока
42 77.60.105 Ось верхняя
47 77.60.169 Шайба
49 77.60.111 Винт установочный
54 77.60.161 Втулка малая
56 77.60.131 Палец вилки
57 77.60.137 Болт специальный
58 А40/50-2642032-II Шайба клапана
60 77.60.130 Вилка нижних тяг
64 77.60.155 Палец направляющий
71 77.60.168 Палец рычага малый
75 77.60.181 Цепь задняя
76 77.60.158 Палец верхней тяги
80 77.60.144 Муфта
81 77.60.139 Винт верхней тяги
83 77.60.143 Пружина малая
84 77.60.146 Палец
85 77.60.147 Шайба упорная
88 77.60.121-2 Муфта растяжек
92 77.60.119-1 Винт растяжки
96 77.60.157 Палец рычага
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
