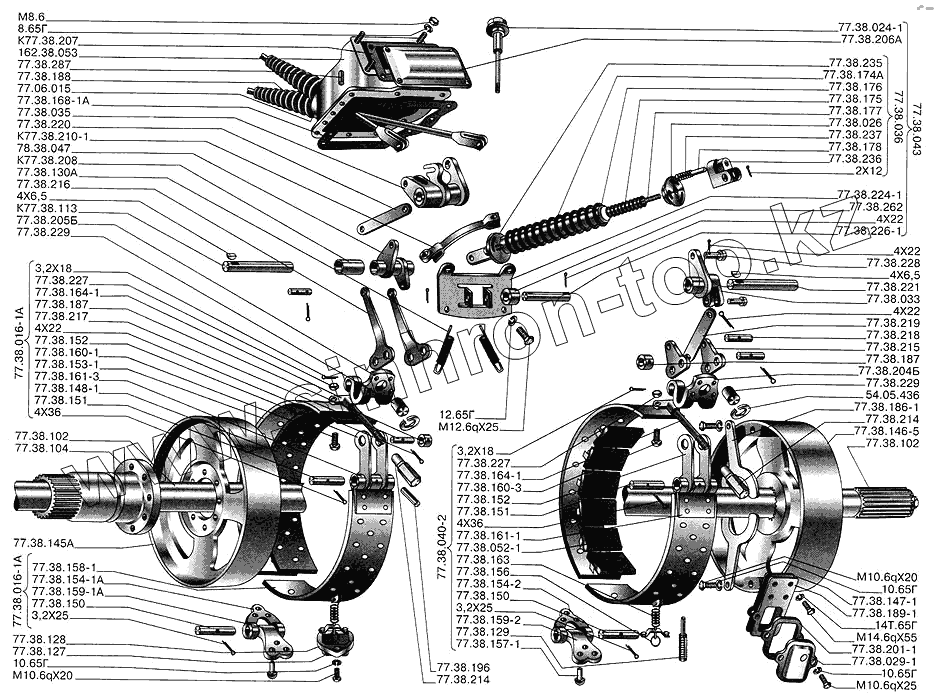

Каталог запасных частей к технике: ВгТЗ ДТ-75. Мост задний. Ленты и коробка управления

Тип техники

Марка

Модель

Схема

77.38.160-1

77.38.160-3

М14.6gХ55

М10.6gХ20

М10.6gХ25

М12.6gХ25

77.38.129

77.38.164-1

77.38.187

77.38.262

К77.38.208

М8.6

77.38.214

77.38.157-1

77.38.052-1

77.38.156

54.05.436

162.38.053

77.38.204Б

77.38.205Б

77.38.224-1

77.38.043

77.38.029-1

77.38.206А

77.38.127

77.38.040-2

77.38.016-1А

77.38.153-1

77.38.158-1

77.38.189-1

77.38.148-1

77.38.221

77.38.226-1

К77.38.113

77.38.150

77.38.151

77.38.217

77.38.218

77.38.228

77.38.229

77.38.154-1А

77.38.154-2

77.38.159-1А

77.38.159-2

77.38.186-1

77.38.024-1

77.38.128

77.38.147-1

77.38.168-1А

77.38.201-1

К77.38.207

77.38.161-1

77.38.161-3

77.38.236

77.38.130А

77.38.174А

77.38.175

77.38.237

77.38.163

77.38.036

77.38.216

77.38.215

77.38.033

77.38.035

К77.38.210-1

78.38.047

77.38.152

77.38.219

77.38.220

77.38.177

77.38.026

77.38.235

77.38.176

77.06.015

77.38.188

10.65Г

12.65Г

14Т.65Г

8.65Г

77.38.104

77.38.146-5

77.38.145А

2Х12

3,2Х18

3,2Х25

4Х22

4Х36

4Х6,5

77.38.196

77.38.287

77.38.178

77.38.102

Позиция на иллюстрации	Заводской номер детали	Название детали
77.38.160-1	77.38.160-1	Болт
77.38.160-3	77.38.160-3	Болт
М14.6gХ55	М14.6gХ55	Болт ГОСТ 7795-70
М10.6gХ20	М10.6gХ20	Болт ГОСТ 7796-70
М10.6gХ25	М10.6gХ25	Болт ГОСТ 7796-70
М12.6gХ25	М12.6gХ25	Болт ГОСТ 7796-70
М12Х1,25.6gХ30	М12Х1,25.6gХ30	Болт ГОСТ 7796-70
77.38.129	77.38.129	Винт регулировочный
77.38.164-1	77.38.164-1	Винт регулировочный
77.38.187	77.38.187	Втулка распорная
77.38.262	77.38.262	Втулка распорная
К77.38.208	К77.38.208	Втулка распорная
М8.6	М8.6	Гайка ГОСТ 5915-70
77.38.214	77.38.214	Гайка натяжная тормоза
77.38.157-1	77.38.157-1	Заклепка
2-4Х9-32	2-4Х9-32	Заклепка ГОСТ 12642-67
77.38.052-1	77.38.052-1	Колодка тормозная
77.38.156	77.38.156	Кольцо
54.05.436	54.05.436	Кольцо пружинное
162.38.053	162.38.053	Коробка управления левая
162.38.054	162.38.054	Коробка управления правая
77.38.021-1А	77.38.021-1А	Корпус трансмиссии в сборе со шпильками
77.38.204Б	77.38.204Б	Кронштейн
77.38.205Б	77.38.205Б	Кронштейн
77.38.224-1	77.38.224-1	Кронштейн пружины планетарного тормоза
77.38.043	77.38.043	Кронштейн с пружиной планетарного тормоза в сборе (левый)
77.38.044	77.38.044	Кронштейн с пружиной планетарного тормоза в сборе (правый)
85.38.111	85.38.111	Крышка
78.38.022	78.38.022	Крышка заднего моста
77.38.029-1	77.38.029-1	Крышка люка регулировки тормоза в сборе
77.38.206А	77.38.206А	Крышка наклонного люка
77.38.127	77.38.127	Крышка нижняя
77.38.017-1	77.38.017-1	Верхняя ветвь ленты в сборе
77.38.018-1	77.38.018-1	Нижняя ветвь ленты в сборе
77.38.040-2	77.38.040-2	Лента остановочная
77.38.016-1А	77.38.016-1А	Лента планетарного тормоза в сборе
77.38.153-1	77.38.153-1	Лента тормозная верхняя ветвь
77.38.158-1	77.38.158-1	Лента тормозная нижняя ветвь
78.38.001	78.38.001	Мост задний
77.38.189-1	77.38.189-1	Накладка
77.38.148-1	77.38.148-1	Накладка тормозной ленты верхняя
77.38.149-1	77.38.149-1	Накладка тормозной ленты нижняя
77.38.125А	77.38.125А	Опора пальца
77.38.221	77.38.221	Ось
77.38.226-1	77.38.226-1	Ось кронштейна пружины
К77.38.113	К77.38.113	Ось малая
77.38.150	77.38.150	Палец тормозной ленты
77.38.151	77.38.151	Палец проушины
77.38.217	77.38.217	Палец кронштейна тормоза
77.38.218	77.38.218	Палец двуплечих рычагов
77.38.228	77.38.228	Палец
77.38.229	77.38.229	Палец
77.38.181-1	77.38.181-1	Палец тормозной ленты
77.38.154-1А	77.38.154-1А	Петля верхней ветви
77.38.154-2	77.38.154-2	Петля верхней ветви
77.38.159-1А	77.38.159-1А	Петля нижней ветви
77.38.159-2	77.38.159-2	Петля нижней ветви
77.38.138	77.38.138	Пластина замковая
77.38.186-1	77.38.186-1	Пластина запорная
77.38.024-1	77.38.024-1	Пробка заливной горловины в сборе
77.37.019А	77.37.019А	Пробка сливная с магнитом в сборе
77.38.128	77.38.128	Прокладка
77.38.147-1	77.38.147-1	Прокладка накладки
77.38.168-1А	77.38.168-1А	Прокладка
77.38.201-1	77.38.201-1	Прокладка крышки регулировочного люка
77.38.223-1	77.38.223-1	Прокладка крышки заднего моста
К77.38.207	К77.38.207	Прокладка
77.37.203	77.37.203	Прокладка пробки
77.38.161-1	77.38.161-1	Проушина
77.38.161-3	77.38.161-3	Проушина
77.38.236	77.38.236	Проушина
77.38.130А	77.38.130А	Пружина верхняя
77.38.142	77.38.142	Пружина
77.38.174А	77.38.174А	Пружина внешняя
77.38.175	77.38.175	Пружина внутренняя
77.38.237	77.38.237	Пружина
77.38.163	77.38.163	Пружина 2С.132.0031
77.38.036	77.38.036	Пружины планетарного тормоза в сборе
77.38.216	77.38.216	Рычаг двуплечий длинный
77.38.215	77.38.215	Рычаг двуплечий короткий
77.38.032	77.38.032	Рычаг остановочного тормоза левый
77.38.034	77.38.034	Рычаг планетарного тормоза левый
К77.38.209-1	К77.38.209-1	Рычаг левый
77.38.033	77.38.033	Рычаг остановочного тормоза правый
77.38.035	77.38.035	Рычаг планетарного тормоза правый
К77.38.210-1	К77.38.210-1	Рычаг правый
78.38.046	78.38.046	Рычаг тормоза левый
78.38.047	78.38.047	Рычаг тормоза правый
77.38.152	77.38.152	Серьга
77.38.219	77.38.219	Серьга остановочного тормоза
77.38.220	77.38.220	Серьга планетарного тормоза
77.38.271	77.38.271	Серьга
77.38.177	77.38.177	Стяжка
77.38.026	77.38.026	Тарелка верхняя со втулкой в сборе
77.38.235	77.38.235	Тарелка нижняя
77.38.176	77.38.176	Труба
77.06.015	77.06.015	Хомутик
77.38.188	77.38.188	Чехол
77.38.270	77.38.270	Шайба
10.65Г	10.65Г	Шайба ГОСТ 6402-70
12.65Г	12.65Г	Шайба ГОСТ 6402-70
14Т.65Г	14Т.65Г	Шайба ГОСТ 6402-70
8.65Г	8.65Г	Шайба ГОСТ 6402-70
77.38.104	77.38.104	Шестерня солнечная
77.38.146-5	77.38.146-5	Шкив остановочного тормоза
77.38.145А	77.38.145А	Шкив планетарного тормоза
2Х12	2Х12	Шплинт ГОСТ 397-79
3,2Х18	3,2Х18	Шплинт ГОСТ 397-79
3,2Х25	3,2Х25	Шплинт ГОСТ 397-79
4Х22	4Х22	Шплинт ГОСТ 397-79
4Х32	4Х32	Шплинт ГОСТ 397-79
4Х36	4Х36	Шплинт ГОСТ 397-79
4Х6,5	4Х6,5	Шпонка ГОСТ 24071-80
77.38.196	77.38.196	Штифт кронштейна тормоза
77.38.200	77.38.200	Штифт
77.38.287	77.38.287	Штифт
77.38.178	77.38.178	Шток регулировки
77.38.102	77.38.102	Вал заднего моста

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
