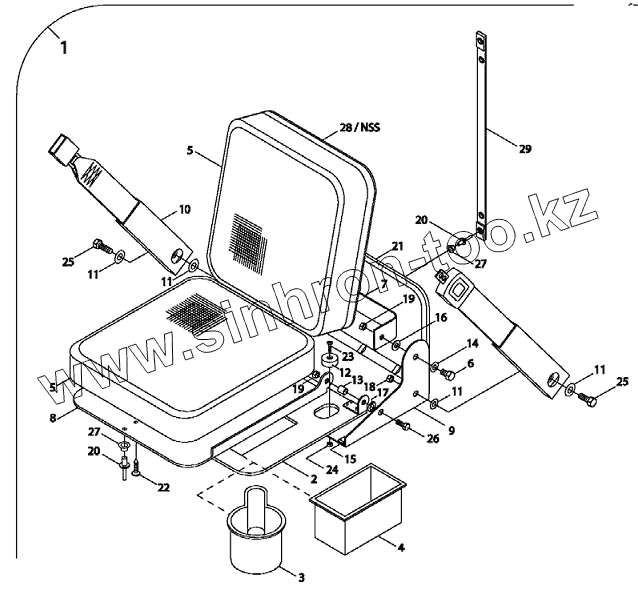

Каталог запасных частей к технике: Versatile серии HHT. 8STT01 Сиденье помощника в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
19
21
22
23
24
25
25
26
27
27
29
Позиция на иллюстрации Заводской номер детали Название детали
1 86031270 Сидение помощника, HHP-L4wd
1a 86036141 Сидение помощника, кожа
2 86034896 Подставка под стакан
3 86032172 Подстаканник HHP-L4wd
4 86032166 Поддон
5 86034897 Подушка сидения помощника
6 86034898 Болт
7 86034899 Кронштейн сидения помощника
8 86034900 Упор сидения
9 86034901 Кронштейн
10 86034902 Ремень безопасности
11 44183 Шайба 13.00X24.00X2.5 HDN PL
12 86508389 Демпфер
13 86034903 Шайба шарнира сидения помощника
14 V18603 Шайба 3/8x1.00x0.83 Pl, сталь
15 86034904 Прокладка
16 86034905 Шайба
17 86034906 Шайба пружинная специальная
18 412672 Контргайка М12
19 9637692 Контргайка 3/8dm-16
21 86034900 Упор сидения
22 86034946 Болт M6x1.00
23 86000921 Болт 1/4 - 20uncx0.62
24 280129 Гайка 1/4dm-20
25 43260 Болт M12x1.75x30
26 86508951 Болт 3/8dm-16uncx1.25dm
27 86034907 Защелка основания сидения
29 86034895 Лента с защелками
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
