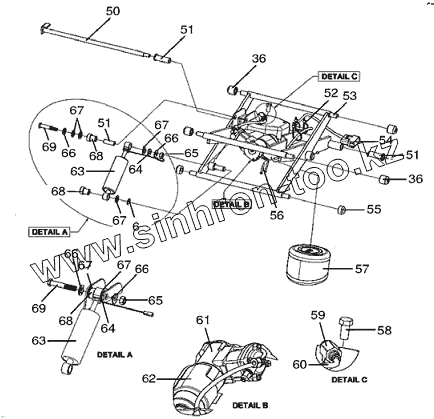

5. 8STD02b Рама подъемного механизма улучшенного сидения

Каталог запасных частей к технике: Versatile серии HHT. 8STD02b Рама подъемного механизма улучшенного сидения

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано Versatile серии 2000 (2008) Versatile серии GENESIS (2008) Versatile серии HHT (2008)

Схема > Не выбрано 5AXL01 Ось и планетарная ступица Okubo 5AXL02 Ось и планетарная ступица Eaton в сборе 5CLP01 Тяги муфты сцепления 12 скоростной АКПП 5CLP02 Тяги муфты сцепления 16 скоростной АКПП 5CLS01 Тяги муфты сцепления 12 скоростной МКПП 5DIF01 HH L4WD Дифференциал в сборе без блокировки 5DIF02 HH L4WD Дифференциал с блокировкой в сборе 5DIF03 Дифференциал Okubo в сборе STD HHP-L4WD 5DRL01 Карданные передачи 5TRN01 Верхняя крышка КПП 5TRN02 Управляющий клапан 5TRN03 Первичный вал в сборе 5TRN03a Муфта сцепления в сборе 5TRN04 Вал промежуточный 2-й в сборе 5TRN05 Вторичный вал в сборе 5TRN06 Вал промежуточный 1-й в сборе 5TRN07 Нижняя крышка КПП в сборе 5TRN10 Внешний вид деталей КПП HHP 5TRN10a Сетчатый фильтр всасывающего патрубка 5TRN11 Крепление КПП 2FRM02 Рама с продольной рулевой тягой в сборе 2FRM01 Рама с деталями шарнирного соединения в сборе 2FEN01 Задняя опора капота с передними крыльями в сборе 4STR01 Рулевая гидросистема 4STV01 Насос-дозатор в сборе 4STR02 Гидроцилиндр рулевой 7BRK01 Тормозной диск в сборе 7TBV01 Клапан и соединительные трубки тормозной системы прицепа 7BRK04 Педаль тормоза с тягой клапана в сборе 7BRK03 Тормозной клапан с суппортом и аккумулятором в сборе 7BRK02 Обслуживание тормозного клапана (Dual-S6) 8ACL01 Педаль акселератора с тягой в сборе 8CAB01 Кабина в сборе с окнами и дверью 8CAB02 Дверь кабины в сборе 8DCL01 HHP Информационные таблички 8DCL02 HHP Идентификационные бирки 8FCP01 Передняя панель и рулевая колонка 8HAC01 Агрегат подогрева и кондиционирования воздуха 8HAC01a Система автоматического контроля воздуха 8HAC02 Система подогрева и кондиционирования воздуха 8INT01 Герметизация и звукоизоляция кабины 8INT02 Установка деталей внутренней части кабины 8INT03 Электрические приборы задний нижней внутренней части кабины 8OPC01 Приборы контроля на главной панели 8OPC02 Приборы контроля в верхней части кабины 8OPC03 Пульт правой стороны 8OPC03a Справочник пульта гидравлики 8OPC03b Панель рычажного механизма переключения 8OPC03c Пульт контроля расхода 8OPC04 Пульт гидравлики 8RHA01 Крыша кабины и система микроклимата в сборе 8RHL01 Оборудование крыши кабины и системы контроля в сборе 8RSA01 Крыша кабины и звуковая система в сборе 8STA01 Сиденье в сборе, базового и опционального 8STB01 Сиденье оператора в сборе 8STT01 Сиденье помощника в сборе 8STB02 Основание сидения с амортизатором в сборе 8STD02a Амортизатор сидения 8STD02b Рама подъемного механизма улучшенного сидения 8WPR01 Привод стеклоочистителя в сборе, передний/задний 1CLG01 Радиаторная решетка с радиаторами в сборе 1CLG03 Радиатор с кожухом в сборе 1CLG02 Опорная рама радиатора в сборе 1DCL01 Механизм управления акселератором в сборе 1ENG01 Выпускная и впускная система двигателя, HHP-L4WD 1ENG02Ls Двигатель Qsx-15 в сборе, левая сторона 1ENG02Rs Двигатель Qsx-15 в сборе, правая сторона 6CPL01 Секции гидромуфты с/без PO-Check 6CPL03 Пыльники гидромуфты 6HCC01 Подключение масляного радиатора 6HFS01 Фильтр гидравлической системы, установка и подключение 6HTC01 Схема подключения гидробака HTP01 Подключение гидравлического насоса 6HTP02 Подключение гидравлического насоса 6HYD01 Схема перемещения жидкости в гидравлической системе 6HYD01a Гидравлическая система передней части рамы 6HYD02 Гидравлические клапаны с соединительным приспособлением в сборе 6HYD02a Система гидравлического оборудования задней части рамы, Mechanical 6HYD02b Система гидравлического электрооборудования задней части рамы, EHR 6HYD03 Соединительная перемычка в сборе 6HYD04a Гидравлический клапан навесного оборудования, секция 4 и 6 6HYD04c Гидравлический клапан навесного оборудования, секция 6 6HYD04d Электрогидравлический клапан навесного оборудования, секция 4 и 6 6MCB01 Управляющий модуль 6MCB01a Установка и соединение управляющего модуля 6VLV01 Клапан гидравлический, 4 секция Standard 6VLV02 Клапан гидравлический, 4 секция W/Hpl 6VLV03 Клапан гидравлический, 4 секция EHR-L/Hpl 6VLV04 Клапан гидравлический, 4 секция EHR-W/Hpl 6VLV05 Клапан гидравлический, 6 секция Standard 6VLV06 Клапан гидравлический, 6 секция HiFlow 6VLV07 Клапан гидравлический, 6 секция EHR-L/Hpl 6VLV08 Клапан гидравлический, 6 секция EHR / HiFlow 6VLV09 Клапан гидравлический, 6 секция EHR-W/hpl 6VLV10 Клапан гидравлический, 8 секция EHR W/HiFlow 6VLV30bf Клапан дросселирующий в сборе 6VLV30bl Клапан гидравлический блокировочный в сборе 6VLV31bf Клапан дросселирующий в сборе 6VLV31bl Клапан гидравлический блокировочный в сборе 6VLV32bl Клапан гидравлический блокировочный в сборе 6VLV33bl Клапан гидравлический блокировочный в сборе 6VLV34bl Клапан гидравлический блокировочный в сборе 6VLV35bl Клапан гидравлический блокировочный в сборе 3BAT01 Аккумуляторный ящик в сборе 3ELC06 Жгут МКПП 3ELC02 Жгут крыши кабины HHP 3ELC01 Жгут кабины, главный, HHP 3ELC03 Жгут задней части рамы HHP 3ELC04 Жгут передний, двигатель QSX15 3ELC07 Жгут 1407 12АКПП 3LTS01 Световые приборы решетки радиатора 3ELC08 Жгут TA-22 16АКПП 3LTS02 Световые приборы задних крыльев 3LTS03 Световые приборы крыши кабины 3STR01 Стартер в сборе 9ATT01 Редуктор понижающий механизма отбора мощности в сборе BUH HH-L4WD 9ATT02 Грузы передние - HHP L4WD 9ATT03 Подвижное сцепное устройство и каркас в сборе 9ATT03a Комплект усиления сцепного устройства 9ATW01 Конфигурации колес 9MIR01 Зеркало заднего вида, стандартное 9PBM01 Силовой жгут и навесное оборудование 9RADIO Модели устанавливаемых магнитол, май 2007 9TLB01 Инструментальный ящик передний и задний в сборе 9WTS01 Груза и сопутствующие компоненты

63a

36

51

52

56

57

Позиция на иллюстрации	Заводской номер детали		Название детали
63a	86036002		Амортизатор
36	86035752		Ролик
51	276481		Ось подвески сидения диам.внутр.0.501 длина 2.0dm
52	86000693		Соединительный трос, нейлон
56	86035747		Болт №8х1.25dm
57	9845760		Газовая пружина подвески сидения L4WD

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
