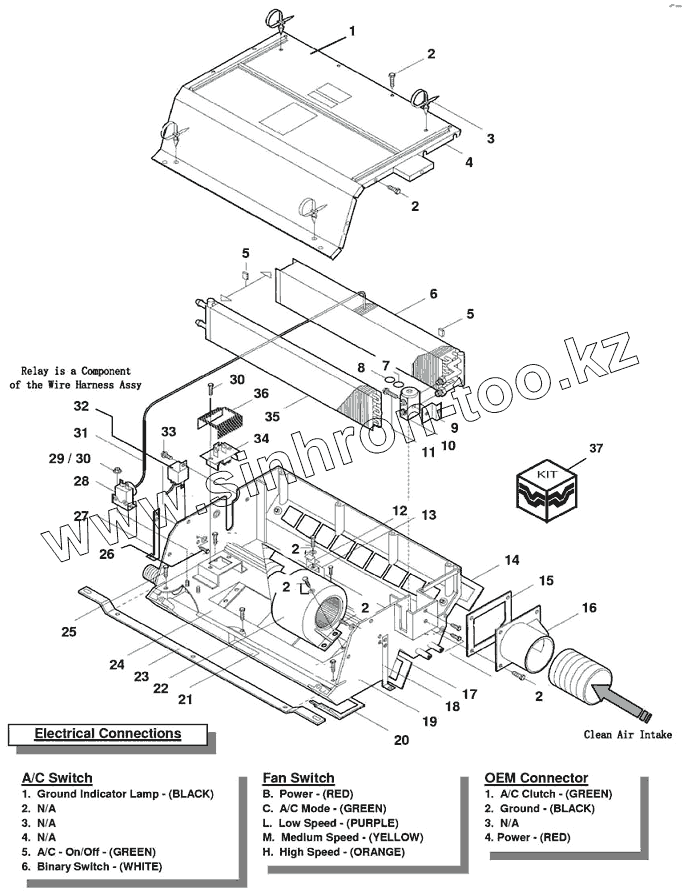

Каталог запасных частей к технике: Versatile серии HHT. 8HAC01 Агрегат подогрева и кондиционирования воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 86032453 Испаритель HHP-L4wd
2 86035603 Болт с шайбой 1/4 - 10
3 86023876 Защитный кожух, нейлон
4 86014821 Крышка испарителя
5 86034702 Фиксатор испарителя
6 86034697 Испаритель кондиционера
7 86034700 Уплотнительное кольцо
8 86034701 Уплотнительное кольцо
9 86014828 Кронштейн терморегулирующего вентиля
10 86505794 Клапан терморегулирующий 134А
11 280112 Болт G5 1/4dm-20x1.5dm
12 86014827 Кронштейн электродвигателя
13 86014825 Кронштейн электродвигателя
14 86503047 Фильтр рециркулирующий
15 86500366 Уплотнение
16 86500365 Канал впускной
17 86021673 Уплотнение испарителя
18 86014829 Кронштейн испарителя левый
19 86034703 Корпус испарителя
20 86021672 Уплотнение испарителя
21 86014826 Кронштейн электродвигателя
22 86508360 Привод вентилятора системы кондиционирования
23 86014823 Кронштейн испарителя
24 86014824 Крышка
25 86511841 Болт M8x16, 8.8
26 14577 Болт G5 0.25 - 20x0.875
27 86014830 Кронштейн испарителя правый
28 86505792 Переключатель термостата
29 86050298 Стопорная гайка #10 UNF GR5 PL
30 274792 Болт №10x0.62
31 86034699 Трубка термостата, диам.внут. 1/8dm
32 86034704 Жгут испарителя
33 86035602 Болт с шайбой 10 -14
34 86505791 Резистор
35 86034698 Испаритель
36 86002100 Кожухрезистора
37 86021671 Уплотнение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
