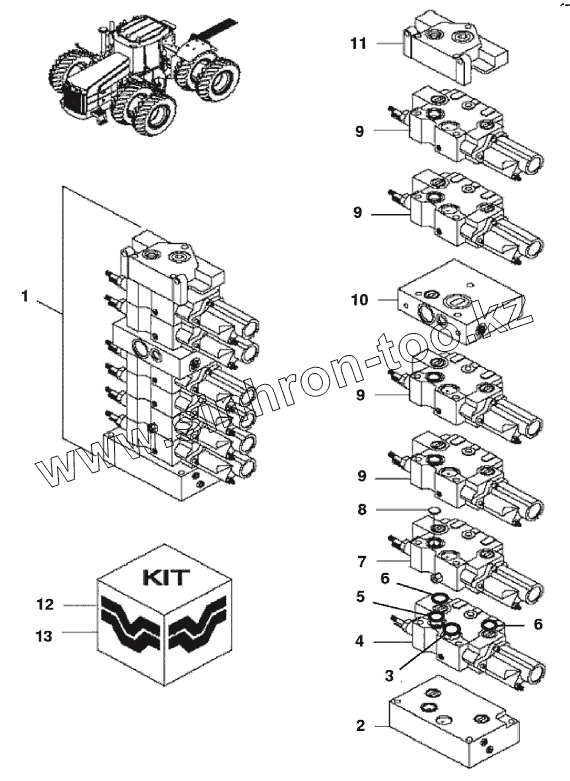

Каталог запасных частей к технике: Versatile серии HHT. 6VLV06 Клапан гидравлический, 6 секция HiFlow

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
9
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 86032592 Гидрораспределитель 6 секций C/wHighFlow
2 86034229 Нижний впускной клапан
3 86503302 Кольцо уплотнительное вн. O 0.984xтолщина 0.139
4 86034228 Корпус
5 86503303 Кольцо уплотнительное вн. O 0.734xтолщина 0.139
6 164380 Кольцо уплотнительное NBR70 ID-0.924x0.103
7 86034227 Корпус
8 86034223 Прокладка
9 86034226 Корпус
10 86034406 Средний впускной клапан
11 86034408 Крышка
12 86034404 Болт
13 86034404 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
