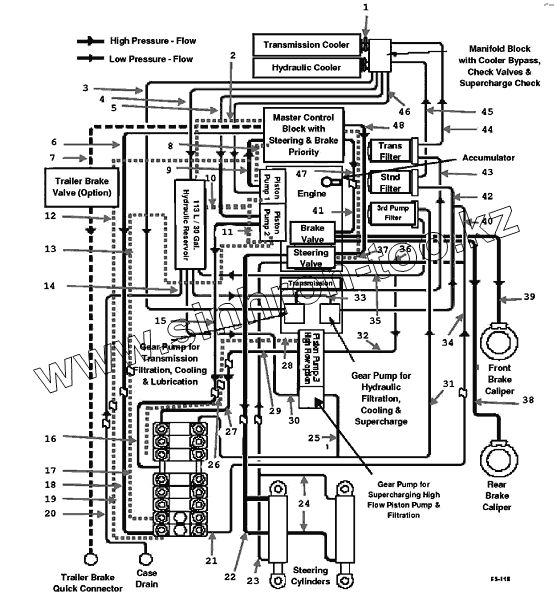

Каталог запасных частей к технике: Versatile серии HHT. 6HYD01 Схема перемещения жидкости в гидравлической системе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39a
39b
39b
39b
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86032856 | Рукав длина 1000мм, 1000psi | |
| 2 | 86032832 | Рукав 1/2dmх2125мм 100r1 | |
| 3 | 86032860 | Рукав 3/4dmх3250мм 100r1 | |
| 4 | 86032870 | Рукав 1dmх550мм 100r1 | |
| 5 | 86032859 | Рукав 1dmх1600мм 100r17 | |
| 6 | 86032869 | Рукав 3/4dmх3350мм 100r17 | |
| 7 | 86032818 | Рукав 3/8dmх600мм 100r17 | |
| 8 | 86032837 | Рукав 3/8dmх2575мм 100r17 | |
| 9 | 86032854 | Рукав 3/4dmх1500мм 100r17 | |
| 10 | 86032876 | Рукав 1/2dmх400мм 100r1 | |
| 11 | 86032861 | Рукав 1/2dmх850мм 100r1 | |
| 12 | 86032868 | Рукав 3/8dmх3050мм 100r17 | |
| 13 | 86032867 | Рукав 3/8dmх3625мм 100r17 | |
| 14 | 86032866 | Рукав 1/2dmх3050мм 100r17 | |
| 15 | 86032865 | Рукав 3/4dmх3600мм 100r17 | |
| 16 | 86032825 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 17 | 86032822 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 18 | 86032824 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 19 | 86032821 | Рукав 3/8x2300 100R17 | |
| 20 | 86032823 | Рукав 1/2dmх2300мм 100r17 | |
| 21 | 86032845 | Рукав гидравлический в сборе 1.00x2075 100r17 | |
| 22 | 86032840 | Рукав 3/4dmх3000мм 100r17 | |
| 23 | 86032841 | Рукав 3/4dmх3550мм 100r17 | |
| 24 | 86032862 | Рукав 1/2dmх1875мм 100r17 | |
| 25 | 86033145 | Рукав 3/4dmх3025мм 100r1 | |
| 26 | 86033152 | Рукав 3/8dmх2400мм 100r17 | |
| 27 | 86033151 | Рукав 3/4dmх2400мм 100r17 | |
| 28 | 86033148 | Рукав 3/8dmх725мм 100r17 | |
| 29 | 86033147 | Рукав 3/4dmх825мм 100r17 | |
| 30 | 86033144 | Рукав 3/4dmх2525мм 100r1 | |
| 31 | 86032878 | Рукав 1dmх3500мм 100r17 | |
| 32 | 86033146 | Рукав 1dmх3150мм 100r1 | |
| 33 | 86032851 | Рукав 1.25dmх2700мм 100r1 | |
| 34 | 86032853 | Рукав 1dmх1875мм 100r1 | |
| 35 | 86032819 | Рукав 3/4dmх1200мм 100r1 | |
| 36 | 86032819 | Рукав 3/4dmх1200мм 100r1 | |
| 37 | 86032842 | Рукав 3/8dmх750мм 100r17 | |
| 38 | 86032849 | Рукав гидравлический в сборе 3/8x1300 100r17 | |
| 39a | 86033465 | Рукав гидравлический в сборе 3/8x350mm 100R17 | |
| 39b | 86033059 | Трубопровод переднего тормоза, HHP L4wd | |
| 39b | 86034022 | Трубка, Сталь ZN-Pl, передняя тормозная магистраль | |
| 40 | 86032833 | Рукав 1dmх1650мм 100r1 | |
| 41 | 86032827 | Рукав 3/8dmх875мм 100r17 | |
| 42 | 86032872 | Рукав 3/4dmх3050мм 100r1 | |
| 43 | 86032873 | Рукав 3/4dmх3250мм 100r1 | |
| 44 | 86032874 | Рукав 3/4dmх875мм 100r1 | |
| 45 | 86032871 | Рукав 1.25dmх700мм 100r1 | |
| 46 | 86032858 | Рукав 1dmх1150мм 100r1 | |
| 47 | 86032852 | Рукав 3/8dmх575мм 100r17 | |
| 48 | 86032839 | Рукав 3/4dmх875мм 100R17 HHP L4WD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
